報警器電路圖-報警器的結構組成詳解以及原理詳解等

信息來源:本站 日期:2018-01-02

分享到:

報警器電路圖

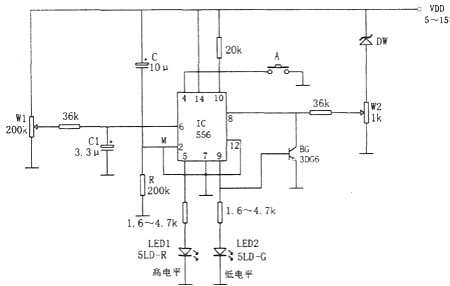

如圖所示為電源電壓高、低限報警電路。該報警器由高限報警電路和低限報警電路兩部分組成。右側為低限報警電路:在電源電壓接近低限(但仍為正常)情況下,調節電位器Wz,使556 8腳電位稍大于1/3VDD。


當電源電壓向下偏移使⑧腳電位降到小于l/3VDD)時,556 ⑨腳便發生翻轉,輸出高電平,從而使低限告警發光二極管LED2發光。同時,因晶體管BG與⑨腳相連,故管子飽和導通,相應又使8腳鉗位于低電平。


穩壓管Dw的穩壓值應選擇為稍低于2/3VDD值。 左側為高限報警電路:調節電位器W1,使電源電壓在接近高限電壓(但仍為正常)情況下,556⑥腳電位稍高于l/3VDD值,此時左側電路輸出(⑤腳)為低電平。當電源電壓瞬間升高時,因C1兩端電壓不能突變,即C,的電壓相對于556的基準電壓(1/3VDD)變低,則電路發生翻轉,⑤腳輸出為高電平,此時高限告警二極管LED1發光,告知超限。


圖中A為復位開關。按下時,強制復位,使電路輸出低電平。 本電路適用于在電源電壓波動時及時發光報警、進行監視,從而保證直流電壓穩定度比較高的場合。

報警器電路圖

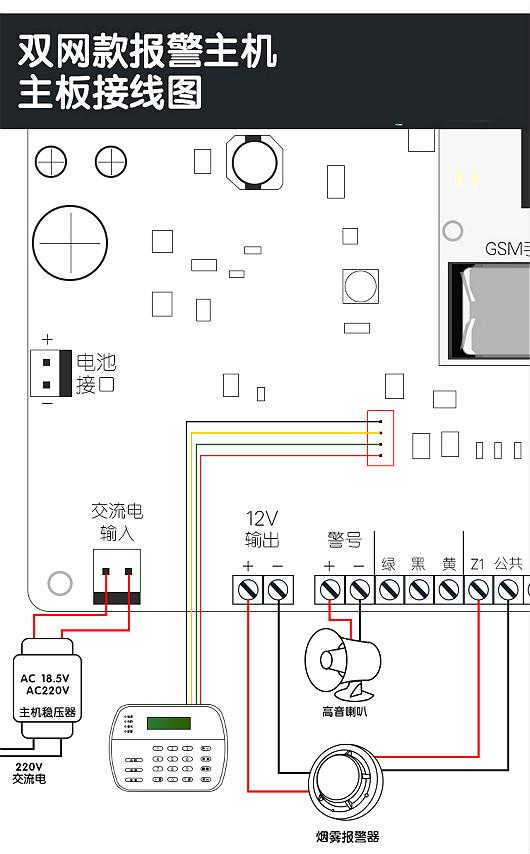

雙網款報警主機主板接線圖

報警器電路圖

報警器電路圖
