什么是正弦波逆變器-正弦波逆變器電路圖工作原理解析 KIA MOS管
信息來源：本站 日期：2018-05-07
總括的說，這是一款 24V 逆變器，這款逆變器由三個部分組成：
1. 前級驅動板
主要由三個小部分組成，即：輔助電源部分、PWM 驅動、保護部分；
2. 后級驅動板
主要由三個部分組成，即：SPWM 信號的產生（單片機完成）部分、硬件 RC 死區時間設置部分、IR2110 的驅動部分；
3. 功率主板
主要由四個部分組成，即：前級升壓及整流濾波
后級 H 全橋正弦變換部分、穩壓反饋部分、LC 濾波部分

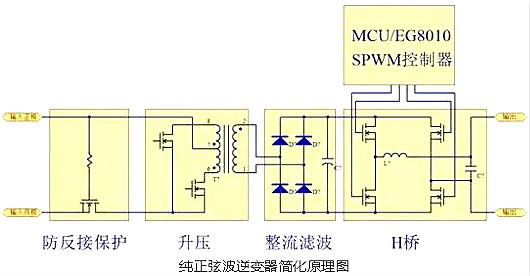

防反接保護：輸入正負極接反后保護電路不工作，防止炸機
升壓：將輸入低壓直流電壓（通常12V/24V）升壓至三百多伏，因為輸入電路比較大，通常使用推挽架構；升壓輸出必須大于正弦波峰值電壓，例如輸出正弦波電壓220V，則升壓輸出必須大于220*1.414=311.08，一般需要在重載下穩定運行時，需要留有一定的余量，在220V交流輸出時，建議輸出升壓為330V-450V
整流濾波：將升壓后的電壓整流濾波成平滑的直流電
SPWM控制器：輸出4路共地的正弦脈寬調制信號，再由IR2110配合自舉電路提供給H橋驅動4顆MOS
H橋：配合LC濾波器件將310V直流轉換為近視正弦波
