mos管場效應管跨導檢測，場效應管放大能力的檢測
信息來源：本站 日期：2017-07-24

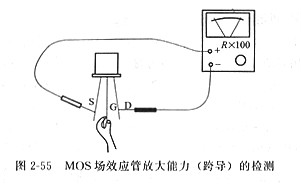

如圖2-55所示，萬用表置于R Xl00擋，將G極懸空，黑表筆接D極，紅表筆接S極，此時萬用表指示出漏、源極間的電阻值，然后用手指觸摸G極，人體的感應電壓便加到柵極上，由于管子的放大作用，此時表針應有較大的偏轉。表針擺動的幅度愈大，則標明管子的放大才能愈強；表針擺動幅度愈小，闡明管子的放大才能愈差；若表針不擺動，闡明管子有可能是壞的。
雙柵MOS場效應管有兩個柵極Gl、G2。為辨別這兩個柵極，可用手分別觸摸Gl、G2極，其中表針向左側偏轉幅度較大的為G2極。
