場效應管在袖珍收音機電路中的應用
場效應管固定式偏置電路在雙管袖珍收音機電路中的應用

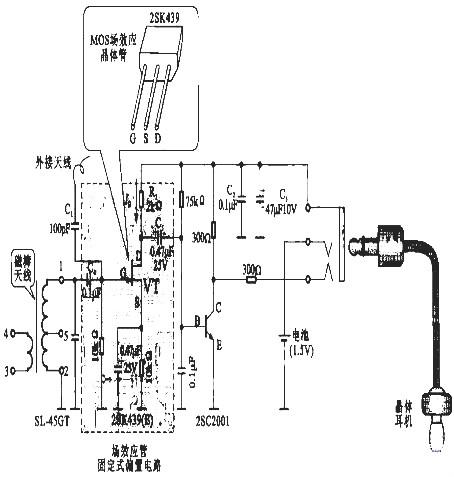

圖所示是一種超小型收音機電路，它采用兩只晶體管，這種電路具有較高的靈敏度。該電路中，電池作為直流電源通過負載電阻器R1為場效應管漏極提供偏置電壓，使其工作在放大狀態。由外接天線接收天空中的各種信號，交流信號通過cl，進入LC諧振電路。LC諧振電路是由磁棒線圈和電容器組成的，諧振電路選頻后，經C4耦合至煬效應管vr的柵校，與柵棱負偏壓疊加，加到場效應管柵極上，使場效應管的漏極電流ID相應變化，井在負載電阻RI上產生壓降，經c5隔離直流后輸出，在輸出端即得到放大了的信號電壓．放大后的信號送入晶體三極管的基極，由晶體三極管放大后輸出較純凈的音頻信號送到耳機。
