漏極電流與VGS呈指數關系
至此，所考慮的MOS晶體管的工作，都是柵極—源極間電壓VGS比閾值電壓VT大時的狀況。當VGS比VT大很多時，在柵氧化膜下方構成反型層（溝道），在漏極-源極間有電流活動，這種狀態稱為強反型狀態。
但是，即便MOS晶體管的柵極，源極間電壓VGS處在閾值電壓VT以下，漏極電流也并不等于0，依然有微小的電流活動，這時MOS晶體管的工作狀態叫做弱反型(weak inversion)，工作區域叫做弱反型區。
在弱反型區，漏極電流關于VGS呈指數關系增加，電流表達式為下式：
式中，Io是與制造工藝有關的參數；”叫做斜率因子(slope factor)，由耗盡層電容Cd與柵氧化膜電容Cox之比按下式計算求得：

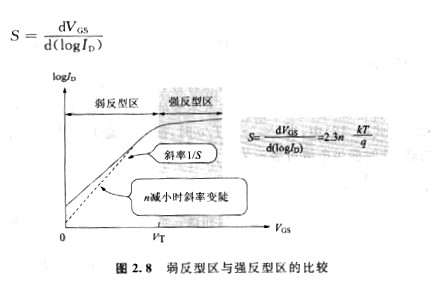

n的普通值是1～1.5。另外，n值還能夠從圖2.8中曲線的斜率求得。這個曲線的橫軸是VGS，縱軸取logID。n越小，logID-VGS。曲線在弱反型區中直線局部的斜率就越陡，MOS晶體管的漏電流就越小。這個斜率的倒數叫做亞閾擺動(sub-threshold swing)或者亞閾斜率(subthreshold slope)，其定義式如下：
亞閾擺動S表示弱反型區中漏極電流變化1個數量級所需求的柵極-源極間電壓。應用式(2.12)，能夠得到
其單位通常用(mV/dec)表示。亞閾擺動小的MOS晶體管，意味著OFF時的漏電流小。當n=1時，室溫下下面求弱反型區中的跨導gm。
由式(2.1)和式(2.l2)能夠得到由該式能夠看出，弱反型區中跨導與漏極電流成比例。
