llc電路

LLC是通過控制開關頻率（頻率調節）來實現輸出電壓恒定的諧振電路。llc電路可以實現原邊兩個主MOS開關的零電壓開通(ZVS)和副邊整流二極管的零電流關斷(ZCS)，通過軟開關技術，可以降低電源的開關損耗，提高功率變換器的效率和功率密度。

llc電路,llc諧振電路

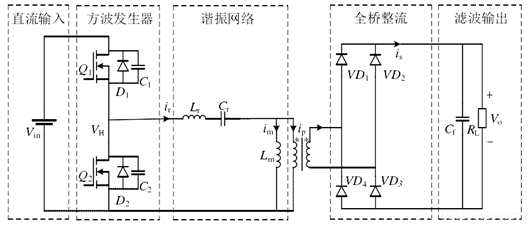

Vin為直流母線電壓，Q1，Q2為主開關MOS管（其中C1和C2分別為MOS管Q1和Q2的結電容，并聯在Vds上的二極管分別為MOS管Q1和Q2的體二極管），一起受控產生方波電壓；

諧振電容Cr、諧振電感Lr、勵磁電感Lm一起構成諧振網絡；

np，ns為理想變壓器原副邊線圈，變壓器匝比n= np/ns；

二極管VD1，二極管VD2，二極管VD3，二極管VD4輸出電容Cf一起構成輸出整流濾波網絡。

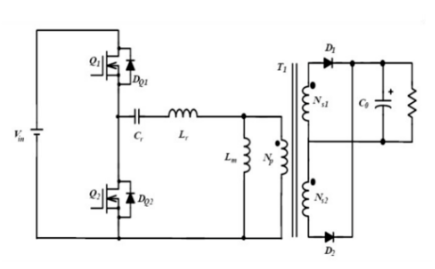

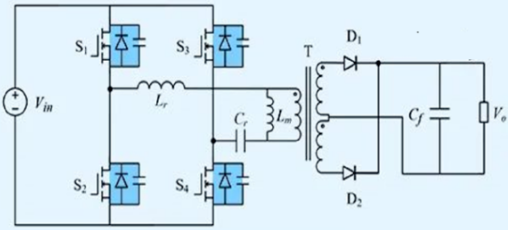

llc諧振電路圖分享

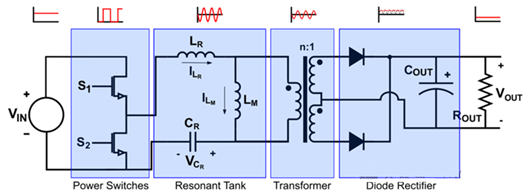

LLC變換器由4個模塊組成：電源開關、諧振腔、變壓器和二極管整流器。MOSFET功率開關首先將輸入的直流電壓轉換為高頻方波；隨后方波進入諧振腔，由諧振腔消除方波的諧波并輸出基頻的正弦波；正弦波再通過高頻變壓器傳輸?shù)阶儞Q器的副邊，并根據應用需求對電壓進行升壓或降壓；最后，二極管整流器將正弦波轉換為穩定的直流輸出。

llc電路,llc諧振電路
