dcdc升壓電路主要是增加電源的電壓，例如：升壓轉換器可以采用 5V 電源并將其升壓至 25V。通常，在電池充電器或太陽能電池板中找到 DC-DC 升壓轉換器。它們還可用于從同一電池為具有不同工作電壓的組件供電。
這種配置將直流電壓升高到由電路中組件選擇決定的水平。這是升壓轉換器的一般示意圖。

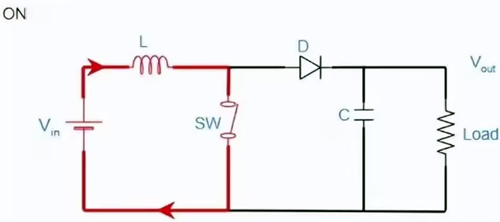

升壓開關打開狀態

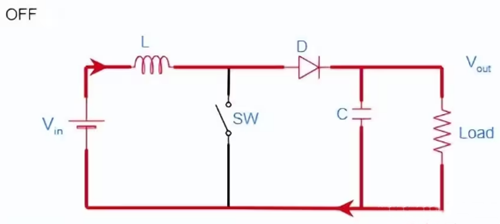

升壓開關關閉狀態
基本配置包括直流電源（Vin）、電感（L）、二極管（D）、開關器件（SW）、平滑電容（C）和負載電阻（Load），Vout 是輸出電壓。
開關通常是功率電子器件，例如由 PWM 信號控制的 MOSFET或BJT 晶體管。該 PWM 信號通過非?？焖俚厍袚Q晶體管來工作，通常每秒數千次。

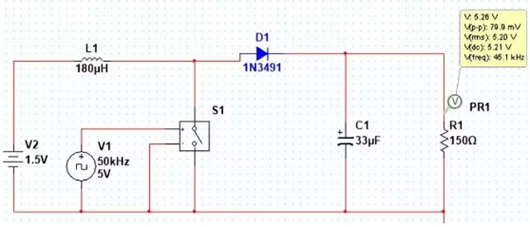

構建一個 1.5V 至 5V DC-DC 升壓轉換器，
構建DC-DC升壓電路組件：
1.5V 直流電源
180uH 電感一個
1個1N3491 二極管
1個33uF 電容
一個 150 Ω 電阻
一個 MOSFET或JFET 開關晶體管
PWM 源，如Arduino Uno或555 定時器，可生成 50KHz、5V、75% 占空比

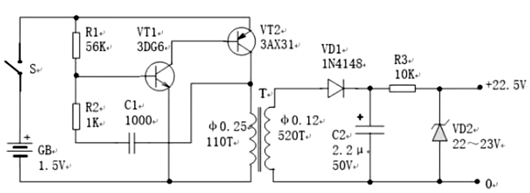

如圖所示是一種輸出電壓可達22.5 V的直流升壓器電路，可用來代替22.5 V的疊層電池。
它利用萬用表中的一節1.5V電池供電，工作電流為25mA，輸出電流約為0.5mA，用于萬用表的高阻擋足夠富裕。
電路中VT1與VT2組成互補多諧振蕩器，它的振蕩頻率約為2kHz。T是升壓變壓器，初級就是互補多諧振蕩器的負載，次級為升壓繞組，輸出一個較高的脈沖電壓。
該電壓經過二極管VD1和電容C2整流濾波后成為直流高壓，再經過電阻R3與穩壓管VD2穩壓后可輸出一個較穩定的高電壓。
電路中變壓器T可用晶體管收音機用的502型音頻輸出變壓器，次級作為升壓變壓器的初級，初級中間的抽頭不用，兩端抽頭作為升壓變壓器的次級。
如果找不到合適的變壓器，也可以用收音機輸入輸出變壓器的硅鋼片自制，初級用直徑為0.25mm的高強度漆包線繞110匝，次級用直徑0.21mm的高強度漆包線繞520匝。
初次級間要加一層絕緣紙，并注意初次級線圈的同名端。
