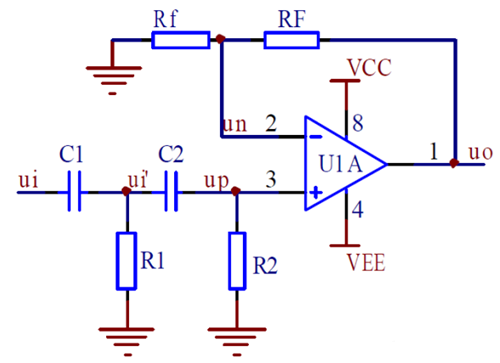

高通濾波器電路圖,二階高通濾波器電路-KIA MOS管
信息來源：本站 日期：2024-12-17
(1)傳遞函數
利用節點電流法，即可求出該濾波器傳遞函數
(2)頻率特性

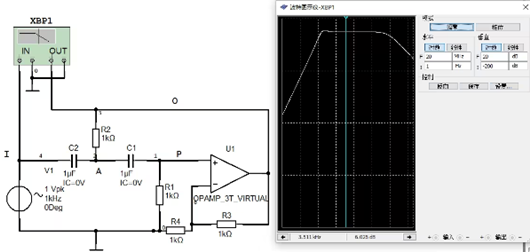

二階有源高通濾波器的電路仿真圖如下：
R1 = R2 = R，C1 = C2 = C，則其傳遞函數為：
從傳遞函數的表達式中也可以看出，當 s 很小時，Vo(s)/Vi(s) 的值也很?。划?dāng)s值增大，則
Vo(s)/Vi(s)也會增大；當s接近于無窮時，Vo(s)/Vi(s) 約為 AVF；所以為高通濾波器。
仿真圖中，可以看到波特圖低頻區間增益很小，高頻區間增益為近似定值。（圖中頻率特別高時，增益有下降是因為運放的帶寬有限，極高頻率下會衰減；所以，選用運放時要選擇帶寬足夠能通過所有的有效信號）
