運放加法電路,反相加法運算電路,電路圖,公式-KIA MOS管
信息來源：本站 日期：2024-12-05

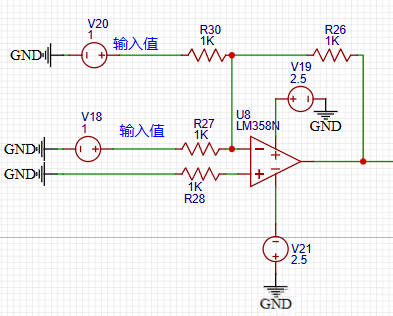

反相加法運算電路如下：
根據電路圖可知：
V-=V+=0V
設
Vi1=V18
Vi2=V20
求得輸出電壓Vo的值如下：
(Vo-(V-))/R26=((V-)-Vi1)/R27+((V-)-Vi2)/R30
Vo-(V-)=((V-)-Vi1)*R26/R27+((V-)-Vi2)*R26/R30
Vo=(V-)+((V-)-Vi1)*R26/R27+((V-)-Vi2)*R26/R30
最終導出公式
Vo=(1+R26/R27+R26/R30)*(V-)-Vi1*R26/R27-Vi2*R26/R30
因為V-=V+=0V
所以
Vo=0-Vi1*R26/R27-Vi2*R26/R30
Vo=(-R26)*((Vi1/R27)+(Vi2/R30))
可看出輸出值與輸入值的和成反比關系，所以叫反相加法運算電路。

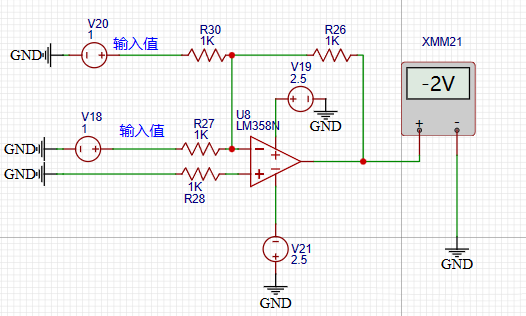

測試
Vi1=V18=1V
Vi2=V20=1V
R26=R27=R30
計算值
Vo=-(Vi1+Vi2)
Vo=-2V

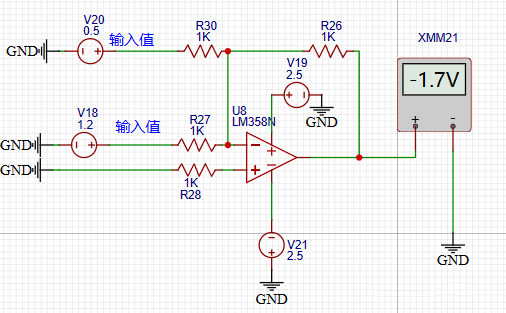

仿真值：
Vi1=V18=1.2V
Vi2=V20=0.5V
計算值
Vo=-(Vi1+Vi2)
Vo=-1.7V
仿真如下：
