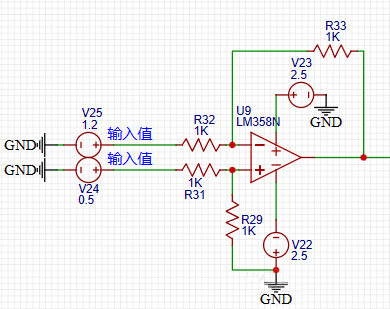

減法運算電路如上，輸出電壓的計算如下：
假設
V24=Vi1；V25=Vi2
可得
V+=(Vi1-0)/(R31+R29)*R29
V-=(Vo-Vi2)/(R32+R33)*R32+Vi2
V+=V-
(Vo-Vi2)/(R32+R33)*R32+Vi2=Vi1/(R31+R29)*R29
(Vo-Vi2)/(R32+R33)*R32=Vi1/(R31+R29)*R29-Vi2
(Vo-Vi2)=(Vi1/(R31+R29)*R29-Vi2)*((R32+R33))/R32
Vo=(Vi1/(R31+R29)*R29-Vi2)*((R32+R33))/R32+Vi2
Vo=Vi1/(R31+R29)*R29*((R32+R33))/R32-Vi2*((R32+R33))/R32+Vi2
Vo=Vi1/(R31+R29)*R29*((R32+R33))/R32-Vi2*(((R32+R33))/R32-1)
因為(R32+R33))/R32-1大于0，所以輸出值是輸入值按一定比例相減后的值。
假設R29=R31=R32=R33
Vo=Vi1/2*2-Vi2*(2-1)=Vi1-Vi2;

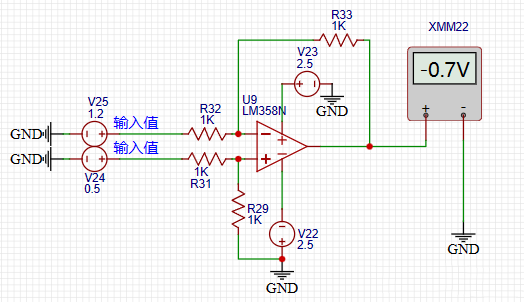

當Vi2=V25=1.2V，Vi1=V24=0.5V
計算值：
Vo=0.5-1.2=-0.7V
仿真值：
當Vi2=V25=1.2V，Vi1=V24=1.2V
計算值：
Vo=0V
仿真值：

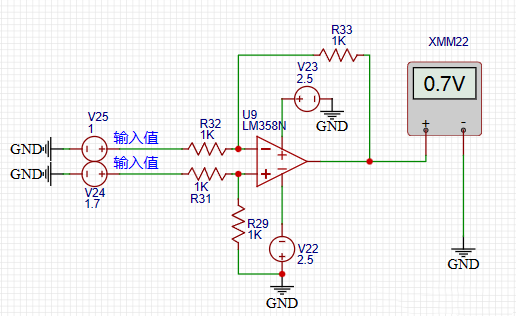

當Vi2=V25=1V，Vi1=V24=1.7V
計算值：
Vo=0.7V
仿真值：
注意事項：
運放的供電電源和輸入的電壓范圍。
