下面電路就是利用一顆N溝道MOS管來實現上電瞬間輸出高電壓，核心板啟動之后，輸出低電壓：

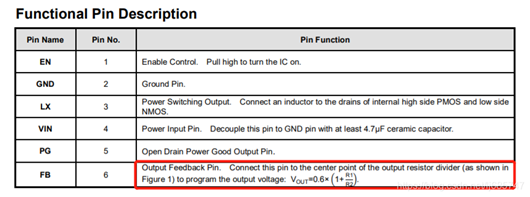

SAR_GPIO1引腳接的MCU 的GPIO口，先上datasheet：

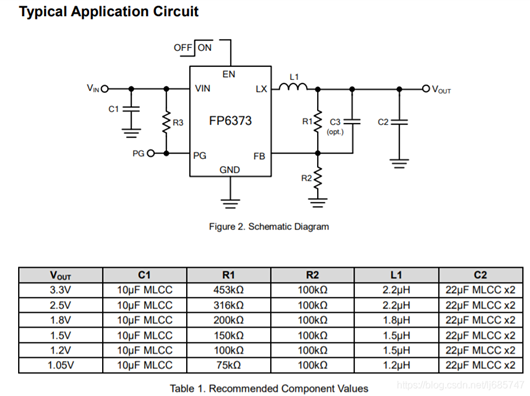

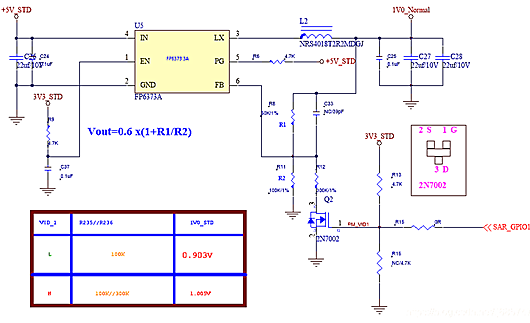

電路上電瞬間，MCU還未啟動，SAR_GPIO1處于懸空狀態，MOS管Q2由R13上拉到3.3V，此時MOS管處于導通狀態，R11和R12并聯，并聯阻值為R11*R12/(R11+R12) = 75kΩ，即上圖的計算公式的R2阻值為75kΩ，根據上圖計算可知Vout = 1.05V。
MCU啟動之后，使SAR_GPIO1引腳輸出低電平，此時MOS管處于截止?fàn)顟B(tài)，R12懸空，計算公式的R2的阻值為R11的阻值，100kΩ，Vout=0.6*（1+R1/R2） = 0.6*（1+50k/100k） = 0.9V。
這樣就實現了高電壓?jiǎn)?dòng)，低電壓運行的目的。
