MOS管實現雙向充電的原理是通過控制兩個背靠背連接的MOS管的柵極信號，使得電流可以在兩個方向上流動。
當控制輸出為高電平時，一個MOS管導通，允許電流從一個方向流動；當控制輸出為低電平時，另一個MOS管導通，允許電流從相反方向流動。這種設計使得電流可以在兩個方向上自由流動，從而實現雙向充電功能。
電路結構：

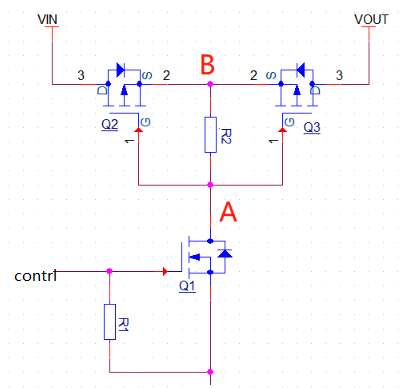

雙向充電電路通常由兩個背靠背連接的MOS管（Q1和Q2）組成。Q1和Q2的源極和漏極相連，柵極分別由不同的控制信號控制。當控制輸出為高電平時，Q1導通，允許電流從VIN流向VOUT；當控制輸出為低電平時，Q2導通，允許電流從VOUT流向VIN。
工作原理：
正向充電：當控制輸出為高電平時，Q1的柵源電壓Vgs大于閾值電壓Vth，Q1導通。此時，A點電位降低，B點電壓為VIN減去二極管導通電壓，Q2的柵源電壓Vgs小于閾值電壓Vth，Q2不導通。因此，電流從VIN經過Q1流向VOUT。
反向充電：當控制輸出為低電平時，Q2的柵源電壓Vgs大于閾值電壓Vth，Q2導通。此時，B點電位升高，A點電壓為VIN減去二極管導通電壓的負值，Q1的柵源電壓Vgs小于閾值電壓Vth，Q1不導通。因此，電流從VOUT經過Q2流向VIN。
當控制輸出為低電平時，Q1的柵源電壓Vgs=0，Q1不導通Q2的柵源之間電壓相等，不導通，VOUT沒有輸出。
當控制輸出為高電平時，Q1導通。A點電位變?yōu)榈?，B點電壓為VIN-二極管Q導通電壓，對于Q2來說Vgs=0-（VIN-0.7)=0.7-VIN<Vgs(th)，導通，B點電壓變?yōu)閂IN，此時對于Q3來說，柵源電壓Vgs=0-VIN=-VIN<Vgs（th)，導通，VIN到VOUT的輸出。反之從VOUT到VIN也一樣這個電路為共控制端的對稱雙向充電電路。
