多路開關電路圖

多路開關電路可以通過使用簡單的電線輕松制作，但這里使用IC CD4042。該 IC 可以通過提供時鐘脈沖在四個輸出上鎖存，因此我們將在四個不同位置使用四個不同按鈕控制交流燈。

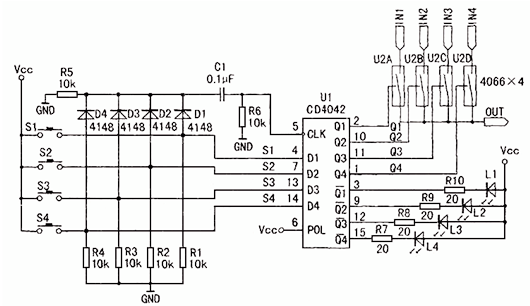

多路控制,開關電路

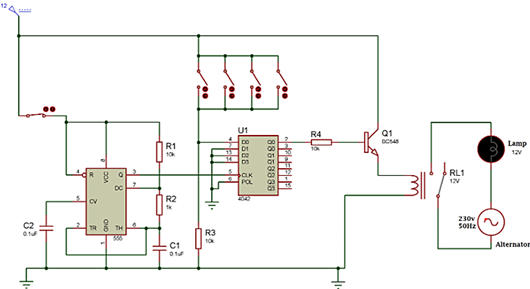

執行多路切換的方法有很多種。在此電路中，使用CD4042四通道觸發器IC。我們使用非穩定模式下的NE555定時器IC為CD4042 IC的時鐘輸入端子供電。

有四個數據引腳（D0，D1，D2，D3），四個輸出引腳（Q0，Q1，Q2，Q3）和四個反相輸出引腳（Q0'，Q1'，Q2'，Q3'）。從這些中，我們使用數據引腳D0及其輸出引腳Q0和Q0'，簡單地說，只使用IC的一個觸發器。

每當四個開關中的任何一個向數據引腳D0提供邏輯時，它都會在Q0上給出輸出高電平，在Q0'上給出低電平輸出。然后將繼電器模塊連接到 Q0 輸出引腳 2。當繼電器觸發時，燈泡或燈打開并保持ON狀態，直到松開開關。您可以打開燈，為什么按下四個開關中的任何一個，這些開關實際上設置在不同的位置。通過松開按下的用于打開燈泡的相同開關，燈將關閉。

無需在電路中使用按鈕，您可以使用Push On和OFF按鈕在特定狀態下鎖存輸出。

多路自鎖互鎖電子開關電路

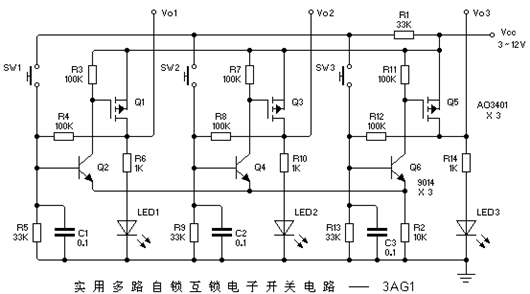

使用PMOS場管做電子開關，比較適合大電流輸出。下面是使用PMOS場管的多路自鎖互鎖電子開關：

多路控制,開關電路
