電動車控制器接線步驟

1.電源正負極與電門鎖線識別

使用萬用表直流檔，將黑表筆接電池負極，紅表筆逐一測量，電壓稍高的為正極，無電壓的為負極。

控制器電源線中，粗紅色為正極，粗黑色為負極。接好后需檢查電門鎖線電壓是否正常（通常為5V左右）。

2.電機相位線與霍爾線連接

電機相位線（U/V/W）一般為粗黃、綠、藍三色，需與控制器對應接囗匹配。

霍爾線（5根）包含紅（+5V）、黑（地線）及黃綠藍三色信號線，需檢測霍爾元件是否正常（轉動電機時應有0V-5V脈沖電壓）。

3.轉把線與剎車線處理

轉把線通常為紅（+5V）、綠（信號）、黑（地線），若轉把失效可直接短接紅綠線測試。

剎車線為常開開關，兩根線直接接入控制器剎車斷電接囗。

4.自學習模式調試

對接白色學習線后，若電機反轉需重新對接；正轉后拔開學習線，調整轉把方向可改變電機轉向。

電動車控制器接線圖

1.確定電源正負極，和電門鎖線：先把萬用表打直流檔上，再把萬用表的負極[黑線]接在電池的負極上[地線] 然后用萬用表的正極[紅線]一個一個量，有電壓的是正極[稍微比電源電壓高點]、無電壓的是負極，說明：有電源是三根線，其中那跟是電門鎖線，這根線的特點是，打開鑰匙和電源電壓一樣，關上鑰匙沒電壓。

2.關上鑰匙連接電源線和電門鎖線這三根線：控制器電源線粗紅色的是正極，粗黑色的是負極。接好后打開鑰匙，再量量電源電壓和電門鎖線的電壓是不是正常，然后在分別量轉把線的電源電壓5V左右[紅黑線]，霍爾線的電源電壓5V左右[紅黑線][別忘了萬用表打到直流檔上]。

3. 各個電壓正常對接白色學習線：若反轉拔開在對接一次，電機正轉后拔開學習線。接轉把線，一般按顏色接就可能了，若還不可以有可能轉把壞掉了，那么拔掉轉把線，直接連接控制器轉把線的紅線和綠線。電機正常轉，證明轉把有問，換個轉把。

4.電機正常轉后，剎車斷電線，霍爾線，儀表線等等。

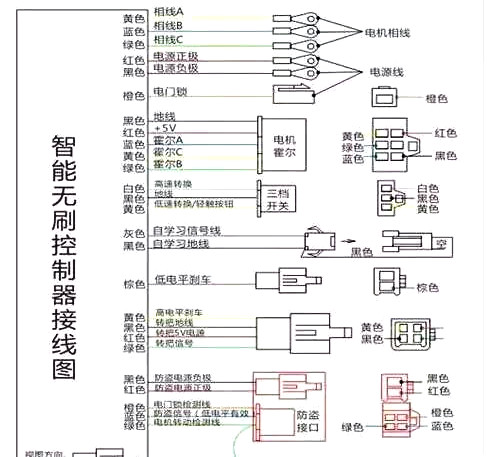

5.控制器的每根線是什么意思可以看產品介紹圖示說明。(下圖為高標電動車控制器的線路圖)

6.電車上各個線的意思的確定方法：順著電機找到電機3根相位線5根霍爾線，拆下轉把找到3根轉把線，拆掉剎把可以找到2根剎車線。拆開電瓶可以看到“+”電源正極“-”電源負極?？偟膩碚f按大件找，按大件安裝，最容易理解最準確。

7.若電機還不正常轉有可能霍爾壞了，測試霍爾好壞的方法：整車上帶電檢測，先把各線路及接插件都接好，把萬用表拔到直流電壓20V檔位，先確認控制器有5V電源輸出，再用黑表筆接在霍爾的地線，紅表筆分別接三根信號線，在量的同時，用手輕輕轉動電機，霍爾正常時，萬用表會0V--5V的脈沖電壓的數據顯示，如果測某只霍爾時沒有脈沖電壓，則這只霍爾就壞了，[這種情況也可以用指針式萬用表檢測，指針在0V--5V之間擺動，霍爾是好的；如果指針不擺動，霍爾是壞的]用這種方法是最為可靠的方法，前提是帶電操作。

8.接儀表線：拆開儀表會發現儀表有2根線，一根接在防盜接口上一根在控制器的儀表線上。

9.找轉把線：拆下轉把會發現轉把就3根線，對著顏色就可以找到了，或者用萬用表測量。

10.接剎車斷電線：拆下剎把會發現剎把有2根線[剎把就是一個常開開關]，把這2根線直接接在控制器剎車斷電上就可以了。

11.安裝完成后用腳踏稱把撐起整車后，連接好控制器將學習線對插再打開電門鎖，這時會進入自學習，當轉動正常后，如發現電機運行方向相反就調一下調速轉把，就能改變電機運行方向，然后撥開學習線即可。

安裝要點：

1、電源正負極一定不可以接反

2、先接電源線、電門鎖線、轉把線、電機線四組線；

3、線接好打開電門鎖，轉轉把、若倒轉，對接一下學習線，就正轉了，然后拔掉學習線，接好其它線就可以了。
