雙電源電路原理圖,可調雙電源電路分享-KIA MOS管
信息來源：本站 日期：2025-04-25
許多控制器或輸出執行器需要正極+和負極-電源接地（GND)。通過使用電池電源或USB電源，我們無法向電路元件提供這些偏置。這里設計了簡單的5v雙電源電路，幫助單電源轉換為雙電源(+和-與Gnd)。

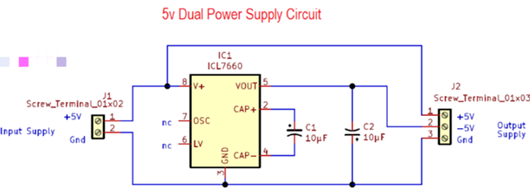

采用ICL7660設計的5v雙電源電路，該電路輸出+5V和-5V雙電源，帶地。ICL7660是一款CMOS開關電容電壓轉換器集成電路。它僅使用兩個外部電容器即可運行，并且能夠將電壓從1.5V轉換為10V。
ICL7660內部包含一個線性穩壓器、一個RC振蕩器、一個電壓電平轉換器和四個功率MOS開關。為了確保無閂鎖操作，電路會自動感測器件中的最負電壓，并確保N溝道開關源極-基板結不存在正向偏置。振蕩器頻率的標稱頻率為10kHz(VCC=5V)，但可以通過向振蕩器（OSC）端子添加外部電容器來降低該頻率，或者通過使用外部時鐘過驅動OSC來提高該頻率。

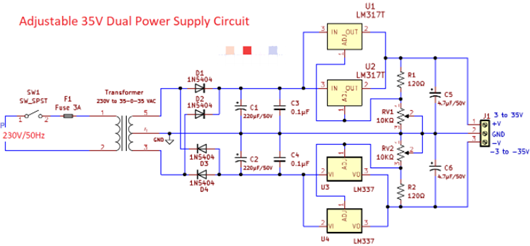

使用正穩壓器LM317和負穩壓器LM337設計的輸出電流范圍為3安培的可調35V雙電源電路。該電路提供+3V至+35V和-3V至-35V的輸出電壓。我們知道雙電源電路在各種電子應用和項目中是必不可少的，需要對稱且穩定的電源。許多運算放大器需要雙電源才能有效運行，特別是在處理高于和低于零伏地電位的信號時。
B 類和 AB 類音頻放大器通常利用雙電源來驅動音頻波形的正半部分和負半部分，從而實現更高的效率和性能。模擬濾波器、振蕩器和信號調節器等電路通常受益于雙電源來處理正電壓和負電壓要求。該電路也可以用作原型設計的臺式電源。
在該電路中，我們采用了兩個LM317正電壓調節器和兩個LM337負電壓調節器并聯，以增加輸出電流容量并分擔調節器之間的負載，這種連接方式將確保更好的散熱和更好的輸出效率，并提供穩定的輸出電流。該電路中的輸出電壓可調。該電路的最大電流輸出范圍為3A(3安培)。要實現此配置，確保 LM317 穩壓器和 LM337 穩壓器共享相同的參考電壓至關重要。這是通過將它們的調節銷連接在一起來實現的。穩壓器的輸出引腳也連接在一起，形成公共輸出。然而，每個穩壓器都維護自己的一組輸入和輸出電容器以保持穩定性。
這個35伏雙電源電路的操作很簡單，輸出可以從3V調整到35V，首先從降壓變壓器開始，這里使用230V AC到35V-0-35V AC降壓變壓器，并從次級繞組輸出交流電使用由四個 1N5404 二極管制成的橋式整流器將其整流為直流電，這些二極管是高電流和高電壓通用二極管。橋式整流器的輸出紋波直流電源相對于次級繞組的公共地分為正極和負極。然后C1和C2電容進行濾波操作。
兩個并聯的正電壓調節器 LM317 和兩個并聯的負電壓調節器 LM337 使電壓調節取決于調節引腳的反饋分壓器。有兩個獨立的分壓器，并與調節器的調整引腳連接。最終正負側的穩壓輸出直流電經過C5和C6電容濾波。然后輸出連接器提供共地的正負可調輸出。通過改變 RV1 和 RV2 的值，我們可以調整輸出電壓電平。
