MOS管推挽自激電路

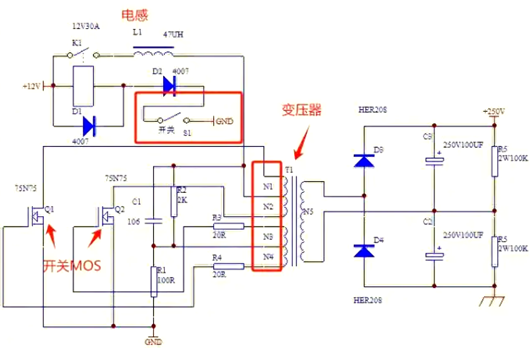

MOS管進行推挽自激是如何工作的呢？如圖分析：

自激電路原理

當開關S1閉合時，繼電器的線圈通電，電源+V經過電感L1，向N1 N2（變壓器）的中抽頭進行供電，此外，電流還會C1和R2（電阻）流向N3、N4的中抽頭。

這時N3、N4的電流會通過電阻R3、R4，流向Q1和Q2的柵極。

如果按平時的思路來看，我們可能會認為，Q1、Q2會因此導通并燒毀，但其實并非。

原因是，N1和N4是同名端，N2和N3也是。但按照實際情況來定，兩者的電感量與內阻以及其它參數值是不會一致的，包括MOS管的導通電壓。

我們假設Q1此時先導通，那么N1上一定會存在電流，并且會馬上互感到N3、N4上。N4為同名端，它會同時疊加電流/電壓到Q1的柵-源極，并快速的放大，讓Q1徹底導通。

而N3并非其同名端，它也會產生相反的電動勢（由弱到強），讓Q2的柵-源極產生負壓，并果斷關閉。

當Q1導通之后，變壓器N1繞組并達到磁飽和，電流會增加。這時磁通量不再增加，N4無法再互感電流/電壓后，N1上會迅速產生強烈的反相電動勢，N4的電動勢也跟著反相，Q1截止。

這時N1上的電流反向了，相對N3來說是同名端了。N3就會通過電阻R3把電流/電壓提供給Q2，Q2馬上導通。

那么接下來同之前的狀態一樣。

當變壓器N2繞組再次達到磁飽和后，N2也就產生反向電動勢，讓N3也產生反向電動勢，然后Q2截止，同時N4互感電流讓Q1導通。

這樣周而復始，就形成了振蕩。

事實上，L1電感的作用是退耦及限制峰值電流的。這樣不會使電路的空載電流太大，否則開關MOS管極有可能發熱嚴重并損壞。

加以說明：這里要用倍壓整流。為了減小變壓器的匝比，且交流電壓很低，不易擊穿漆包線，減小危險。

推挽式電源在電路工作時，兩只對稱的功率開關管一般只有一個導通，因此它的導通損耗較小。加上其結構簡單、變壓器磁芯利用率較高等優勢，推挽式電源廣泛應用于低電壓大電流場合。
