集成電路封裝詳解,集成電路封裝流程-KIA MOS管

信息來源:本站 日期:2025-04-21

分享到:

集成電路封裝詳解,集成電路封裝流程-KIA MOS管


集成電路封裝

集成電路,簡稱IC,是一種微型電子器件或部件,通過特定工藝將電路所需的晶體管、電阻、電容和電感等元件及布線互連,集成在一小塊或幾小塊半導體晶片或介質基片上,再封裝在一個管殼內,從而形成具有特定電路功能的微型結構。


集成電路封裝是一種保護半導體元件免受外部物理?yè)p壞或腐蝕的方法,通過將它們包裹在陶瓷或塑料制成的封裝材料中。


集成電路封裝是指將制備合格芯片、元件等裝配到載體上,采用適當連接技術形成電氣連接,安裝外殼,構成有效組件的整個過程,封裝主要起著安放、固定、密封、保護芯片,以及確保電路性能和熱性能等作用。

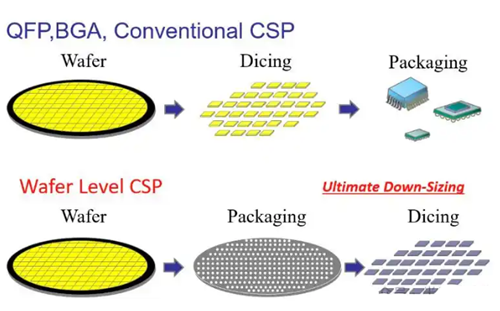

根據切割與封裝順序劃分:傳統封裝(先從晶圓上分離出單個芯片后再進行封裝);晶圓級封裝(WLP,在晶圓級上進行部分或全部封裝工藝,再切割成單件)。

集成電路封裝

集成電路封裝流程

封裝,英文為Package,是指將工廠生產的集成電路裸片放置在承載基板上,通過引腳連接并固定包裝成一個完整器件的過程。

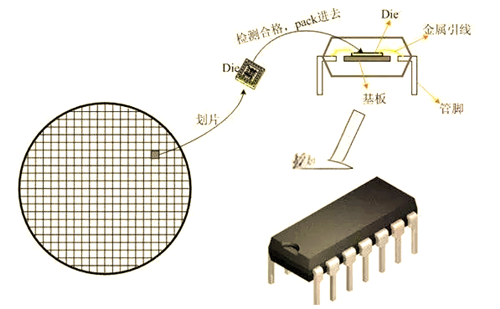

以DIP封裝為例,合格的裸片被緊貼安放在具有承托固定作用的基底上,基底上通常覆蓋一層散熱良好的材料。隨后,通過多根金屬線將裸片上的金屬接觸點與外部管腳焊接連接,再埋入樹脂并用塑料管殼密封,從而形成完整的芯片。

集成電路封裝

典型的封裝工藝流程

磨片:磨片之前,在硅片表面貼一層保護膜以防止磨片過程中硅片表面電路受損。磨片就是對硅片背面進行減薄,使其變薄變輕,以滿足封裝工藝要求。磨片后進行卸膜,把硅片表面的保護膜去除。


劃片(Dicing):在劃片之前進行貼膜,就是要用保護膜和金屬引線架將硅片固定。再將硅片切成單個的芯片,并對其檢測,只有切割完經過檢測合格的芯片可用。


裝片(Die Attaching):將切割好的芯片從劃片膜上取下,將其放到引線架或封裝襯底(或基座)條帶上。


鍵合(Wire Bonding):用金線將芯片上的引線孔和引線架襯墊上的引腳連接,使芯片能與外部電路連接。


塑封(Molding):保護器件免受外力損壞,同時加強器件的物理特性,便于使用。然后對塑封材料進行固化(Curing),使其有足夠的硬度與強度經過整個封裝過程。


電鍍(Plating):使用Pb和Sn作為電鍍材料進行電鍍,目的是防止引線架生銹或受到其他污染。然后根據客戶需要,使用不同的材料在封裝器件表面進行打印(Marking),用于識別。


切筋/打彎(Trimming/Forming):去除引腳根部多余的塑膜和引腳連接邊,再將引腳打彎成所需要的形狀。


測試∶全面檢測芯片各項指標,并決定等級。


集成電路的封裝方式多種多樣,每種方式都有其獨特的應用和優勢。常見的封裝類型包括雙列直插式封裝、四邊扁平式封裝、球柵陣列式封裝等。每種封裝方式都有其特定的技術要求和適用場景,選擇哪種方式取決于芯片的設計需求、性能要求以及成本考慮。
