sod123封裝尺寸與1206,sod123和323的區別-KIA MOS管
信息來源：本站 日期：2025-03-03
SOD-123封裝尺寸與1206封裝尺寸是對應的。1206封裝尺寸為1.2mm×1.6mm，對應二極管SOD-123封裝。
封裝尺寸通常以長和寬來表示，單位通常是毫米。例如，1206封裝的尺寸是長120mil（即3.2mm），寬60mil（即1.6mm）。mil是PCB或晶片布局的長度單位，1mil等于千分之一英寸，約等于0.0254米。
SOD-123的塑料體尺寸為長2.70毫米，寬1.60毫米，高1.10毫米。
SOD-323的塑料體尺寸為長1.70毫米，寬1.30毫米，高1.00毫米。
sod323長度比sod123短1.0毫米，寬度短0.3毫米，高度短0.1毫米。
SOD-123封裝在長度和寬度上都比SOD-323封裝大。封裝尺寸的差異對電路設計和布局產生影響。較小的SOD-323封裝在有限的空間內提供更高的集成度，適用于緊湊型電子設備。較大的SOD-123封裝在更大電流容量或散熱性能的應用中更為適用。

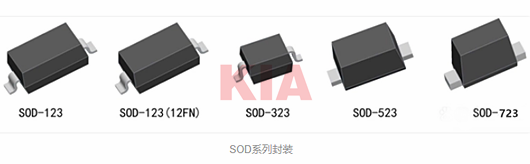

SOD是小外形二級管(Small Outline Diode)的英文縮寫,目前已經衍生了一系列標準封裝形式。
封裝尺寸如下:
SOD-123塑料體尺寸: L 2.70mm, W 1.60mm, H 1.10mm；
SOD-123(12FN)塑料體尺寸: L 2.70mm, W 1.60mm, H 1.10mm；
SOD-323塑料體尺寸: L 1.70mm, W 1.30mm, H 1.00mm；
SOD-523塑料體尺寸: L 1.20mm, W 0.80mm, H 0.60mm；
SOD-723塑料體尺寸: L 1.00mm, W 0.60mm, H O.55mm。
二極管對應封裝
1206封裝尺寸對應二極管SOD-123封裝
0805封裝尺寸對應二極管SOD-323封裝
0603封裝尺寸對應二極管SOD-523和SOT-523封裝
0402封裝尺寸對應二極管DFN1006-2L封裝
0201封裝尺寸對應二極管DFN0603封裝

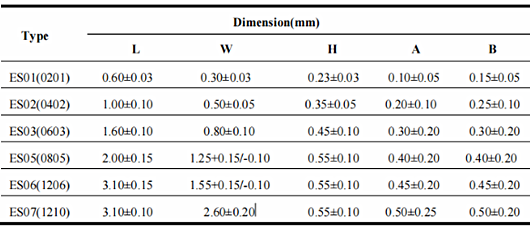

二極管對應封裝尺寸
1206封裝：尺寸為1.2mm×1.6mm,對應二極管SOD-123封裝。
0805封裝：尺寸為0.8mm×1.2mm,對應二極管SOD-323封裝。
0603封裝：尺寸為0.6mm×1.0mm，對應二極管SOD-523和SOT-523封裝。
0402封裝：尺寸為0.4mm×0.5mm,對應二極管DFN1006-2L封裝。
0201封裝：尺寸為0.2mm×0.3mm，對應二極管DFN0603封裝。
