基本模擬電路圖

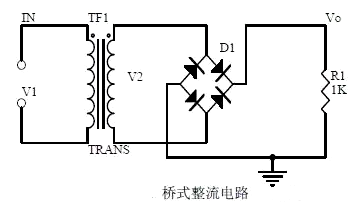

橋式整流電路

二極管的單向?qū)щ娦裕?/span>

二極管的PN結加正向電壓，處于導通狀態；加反向電壓，處于截止?fàn)顟B(tài)。

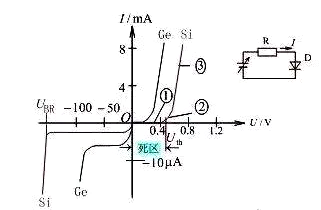

伏安特性曲線：

理想開關模型和恒壓降模型：

理想模型指的是在二極管正向偏置時,其管壓降為0,而當其反向偏置時,認為它的電阻為無窮大,電流為零.就是截止。恒壓降模型是說當二極管導通以后,其管壓降為恒定值,硅管為0.7V，鍺管0.5V。

橋式整流電流流向過程：

當u2是正半周期時，二極管Vd1和Vd2導通；而奪極管Vd3和Vd4截止，負載RL是的電流是自上而下流過負載，負載上得到了與u 2正半周期相同的電壓；在u 2的負半周，u 2的實際極性是下正上負，二極管Vd3和Vd4導通而Vd1和Vd2截止，負載RL上的電流仍是自上而下流過負載，負載上得到了與u 2正半周期相同的電壓。

計算：

Vo, Io,二極管反向電壓：

Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2

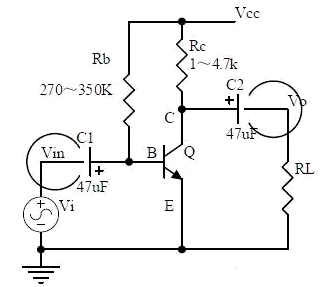

共射極放大電路

注意要點：

三極管的結構、三極管各極電流關系、特性曲線、放大條件；

元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖；

靜態工作點的計算、電壓放大倍數的計算。

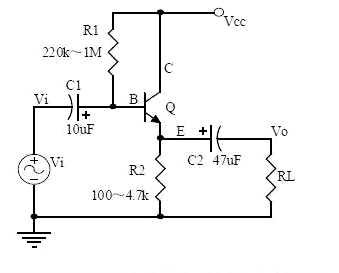

共集電極放大電路（射極跟隨器）

注意要點：

元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖，電路的輸入和輸出阻抗特點；

電流串聯負反饋過程的分析，負反饋對電路參數的影響；

靜態工作點的計算、電壓放大倍數的計算。

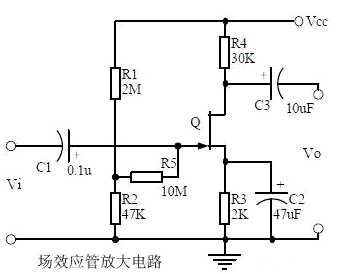

場效應管放大電路

注意要點：

場效應管的分類，特點，結構，轉移特性和輸出特性曲線；

場效應放大電路的特點；

場效應放大電路的應用場合。

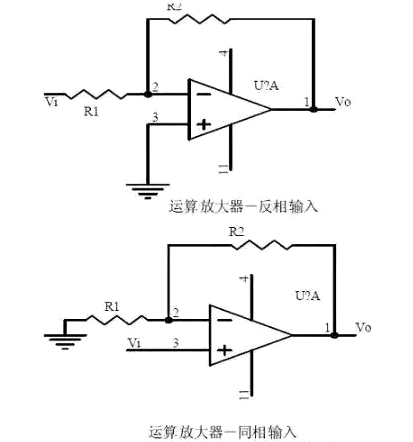

運算放大電路

注意要點：

理想運算放大器的概念，運放的輸入端虛擬短路，運放的輸入端的虛擬斷路；

反相輸入方式的運放電路的主要用途，輸入電壓與輸出電壓信號的相位關系；

同相輸入方式下的增益表達，輸入阻抗，輸出阻抗。

功率放大電路

注意要點：

乙類功率放大器的工作過程以及交越失真；

復合三極管的復合規則；

甲乙類功率放大器的工作原理，自舉過程，甲類功率放大器，甲乙類功率放大器的特點。
