在具有電阻、電感和電容的電路里，對電路中的電流所起的阻礙作用叫做阻抗。阻抗常用Z表示，是一個復數，實際稱為電阻，虛稱為電抗，其中電容在電路中對交流電所起的阻礙作用稱為容抗，電感在電路中對交流電所起的阻礙作用稱為感抗，電容和電感在電路中對交流電引起的阻礙作用總稱為電抗。阻抗的單位是歐姆。
在交流電路中，電阻、電感和電容可以并聯，并且它們各自的阻抗不是簡單的算術加法，而是通過計算總阻抗的復數形式來得到。

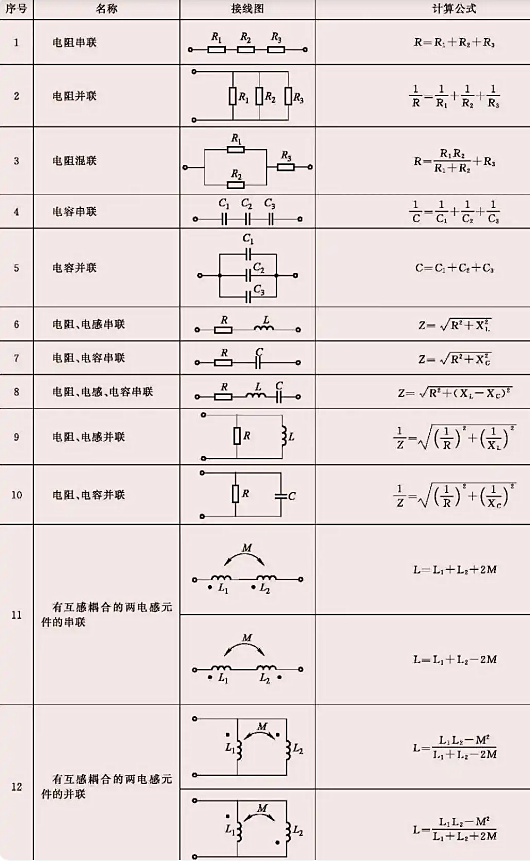

電阻和電容并聯阻抗計算
Z = 1/√[(1/R)2 + (1/XL - 1/XC)2]
其中：
R 為電阻值
XL 為電感的感抗，其公式為 XL = 2πfL，其中 f 為交流電頻率，L 為電感值
XC 為電容的容抗，其公式為 XC = 1/(2πfC)，其中 C 為電容值
電容的容抗與頻率成反比，當頻率增加時，容抗減小。當頻率非常高時，容抗可以忽略不計，此時電容在電路中可以看作短路。
電阻、電感和電容串聯求阻抗
Z = √(R2 + (XL - XC)2)
電感和電容的容抗與頻率有關。
當頻率增加時，感抗增加，容抗減小。當頻率非常高時，感抗可以忽略不計，此時電感在電路中可以看作短路；當頻率非常低時，容抗可以忽略不計，此時電容在電路中可以看作開路。
注：X L 為感抗，X L =ω L =2πfL ；X C 為容抗，
式中，f 為頻率，Hz。
