場效應管n溝道和p溝道的區別詳解-KIA MOS管
信息來源：本站 日期：2025-02-11

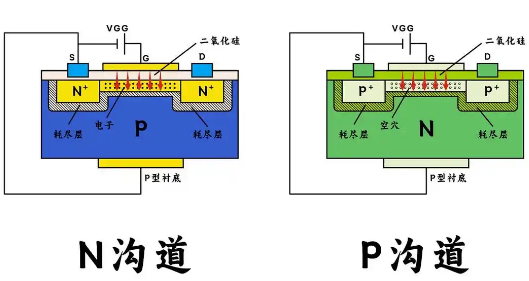

n溝道場效應管：
導電溝道由電子形成，因此被稱為n溝道。
當柵極電壓相對于源極為正時，柵極下方的絕緣層中的負電荷被排斥，而襯底中的正電荷被吸引，從而在柵極下方的區域形成一個n型的導電溝道，允許源極和漏極之間的電流流動。
p溝道場效應管：
導電溝道由空穴形成，因此被稱為p溝道。
當柵極電壓相對于源極為負時，柵極下方的絕緣層中的正電荷被排斥，而襯底中的負電荷被吸引，從而在柵極下方的區域形成一個p型的導電溝道，允許源極和漏極之間的電流流動。
工作原理:
N溝道MOS管和P溝道MOS管的工作原理都是通過柵極電壓來控制溝道的導電性，但是，它們在實現這一控制時，兩者的具體結構差異導致了不同的導電行為。比如N溝道MOS管在柵極電壓為正時導通（因為正電壓吸引電子到溝道），而P溝道MOS管則是在柵極電壓為負時導通（因為負電壓排斥電子，使空穴占據溝道）。

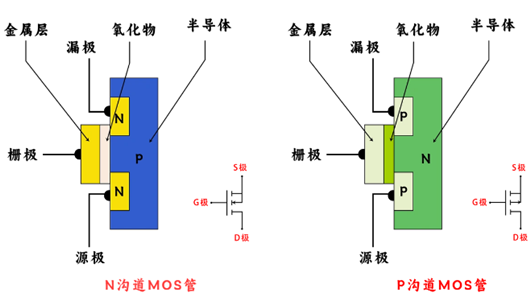

結構方面：
N溝道MOS管是以一個摻入了少量正離子的P型半導體做為襯底，然后在襯底上制作兩個高濃度的N +區作為源極和漏極。隨后，在源極和漏極之間的絕緣層上制作金屬層作為柵極。而P 溝道 MOS 管則是以一個摻入了少量負離子的N型半導體做為襯底，在襯底上制作兩個 P + 區作為源極和漏極。同樣，在源極和漏極之間的絕緣層上制作金屬層作為柵極。
應用領域：
N溝道和P溝道場效應管在實際應用中也有一些差異，N溝道場效應管通常具有更高的電子遷移率，因此在相同的條件下，其導電性能可能優于P溝道場效應管。
N溝道MOS管經常應用在低壓、高速和低噪聲環境的電路中，如放大器、模擬電路以及低功耗設備中。在電源管理電路中，比如DC-DC 轉換器的開關管，也經常采用 N溝道MOS管來提高轉換效率。
P溝道MOS管經常用于低功率應用，比如電源管理和模擬電路等一些需要低電壓操作和低功率的場合。在邏輯電路的“下拉”功能中，也經常采用P溝道MOS管來實現邏輯信號的翻轉和傳輸。
在CMOS電路中，N溝道和P溝道場效應管通常被組合使用，以形成各種邏輯門和電路。這種組合使用可以充分利用兩種溝道場效應管的優點，并實現復雜的電路功能。
