電子管功放電路圖一

電子管功放電路

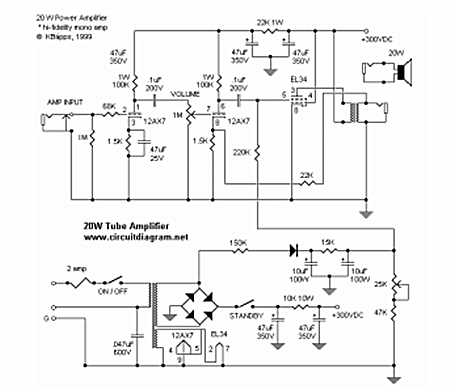

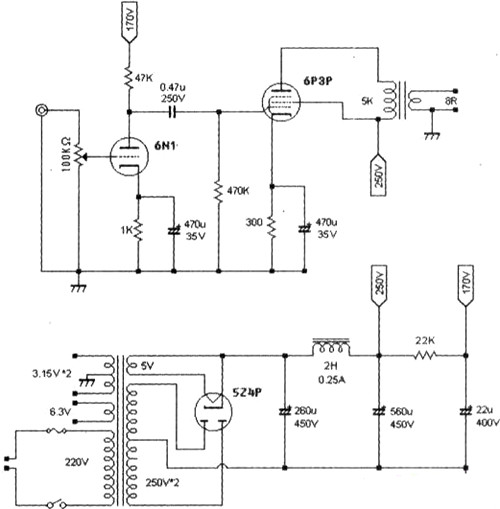

6P3P單端電子管功放電路，使用6N1進行電壓放大推動末級6P3P。為得到較大的輸出功率，使用了標準的五極管接法。RP為音量電位器，因為去掉了并聯6N1柵極上的柵漏電阻，因此RP還有一個作用就是作為膽管6N1的柵漏電阻，為輸入級產生的柵流提供一個回路。

R1、R2分別是6N1的屏極負載電阻和陰極電阻，直接決定膽管的工作狀態。C1為耦合電容，本機信號通道唯一的一個電容，使用不同的產品可以調整音色，本機使用的是國產普通聚丙烯電容，可以根據需要進行更換。

功率管6P3P采用標準接法，信號由控制柵極⑤腳輸入，簾柵極④腳與電源+B1直接相連。這種接法的特點是放大效率高，能達到特性表中功放管所規定的輸出功率。R4為6P3P的陰極偏壓電阻，為6P3P提供一個適宜的工作點，將輸出級柵負壓確定在-20V。

6P3P屏極電壓為290V，柵負壓為-20V，屏流為50mA，作A類放大，輸出功率約為5.5w，基本滿足一般家居環境放音的要求。

在實際使用時工作電流較大，R4發熱嚴重，表面溫度較高，所用的一只3W金屬膜電阻，使用一段時間后有些發熱變色。后換成5w的金屬膜電阻。C2為陰極電阻旁路電容，提供工作時的交流信號通道，使交流信號不流經R4，不會在上面產生電壓降，相對穩定了膽管的工作點。

所有膽管一律交流燈絲供電，交流供電雖然容易引入交流聲，但由于本機使用膽管都是旁熱式，只要注意接地點的選擇，注意焊接走線工藝，噪音基本上聽不見。

輸出牛采用0.35mm的片子22mm×40mm，初級5K02860圈，次級80128圈，采用3夾2繞法，輸出變壓器的初級電感量有20多H，作為小功率輸出牛已經不錯了。

電源牛120W，次級電壓250V。電源電路采用傳統的電子管整流，CLC濾波器，既保持了傳統膽機的音樂韻味。也使整機音色達到和諧與平衡。由電源變壓器次級輸出的雙250V電壓經524P全波整流，經CLC濾波器得到平穩的直流高壓。電子管整流在開機時經歷預熱過程而無高壓沖擊，具有保護電子管的作用，因此不需要加裝高壓延時電路。CLC型濾波方式濾波效果好，電源內阻低，對降低噪音，提高整機動態有極大的益處。
