雙向DCDC電路通常由整流器、逆變器和DC-DC變換器組成。在整流模式下，電路將交流電轉換為直流電；在逆變模式下，它將直流電轉換為交流電。DC-DC變換器則可以在升壓（Boost）模式和降壓（Buck）模式下工作，根據需要提升或降低電壓。
雙向DCDC電路Q的工作原理基于電力電子器件（如二極管、晶體管、IGBT等）實現直流電的雙向傳輸。其核心在于通過控制開關的通斷時間來調節輸出電壓和電流的大小，從而實現電能的雙向流動。
雙向DC-DC電路就是在保持輸入、輸出電壓極性不變的情況下，根據實際所需的改變電流的方向，實現雙象限運行的雙向直流變換器。通過改變MOS管的開斷，可以改變輸出電流的方向，合理運用輸入輸出端口，既可以實現降壓功能，也可以實現升壓功能。它由兩個MOS管和兩個二極管組成。

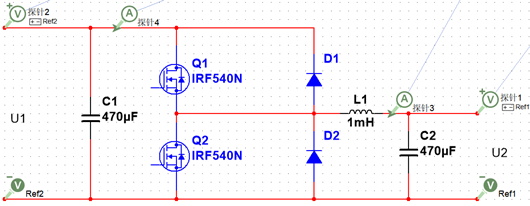

電路結構圖如圖所示：
雙向DC-DC電路基本電路結構
1、放電時：

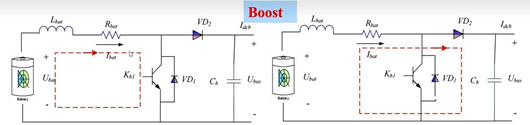

如下圖所示，先通VD1和斷開VD2，電感存儲能量，再斷開VD1，開始導通VD2（VD2也是mosfet，都是雙向?qū)ǖ?，圖中顯示的是二極管是錯的），電感電流不能突變，此時電感釋放能量，完成回路，給電容充電，從而電壓升高。
2、充電時：
類似的過程，先導通VD2，斷開VD1，電容側給電感存儲能量，然后開始斷開VD2，導通VD1，形成回路，電感電流同樣不能突變，向電池充電。
在實際的仿真電路中，就是通過兩個互補的PWM控制，進而控制儲能電流的大小，實現電池充放電。
