mos管反相器詳解,mos管反相器工作原理-KIA MOS管


MOS管反相器

MOS管反相器是通過控制柵極電壓來改變源極和漏極之間的導電狀態,從而實現信號的反相功能。


MOS管反相器工作原理

MOS管反相器主要由N溝道增強型MOS管構成。當柵極電壓為高電平時,MOS管截止,源極和漏極之間不導電;當柵極電壓為低電平時,MOS管導通,源極和漏極之間導電。這種開關特性使得MOS管可以用作反相器,將輸入信號的反相信號輸出。

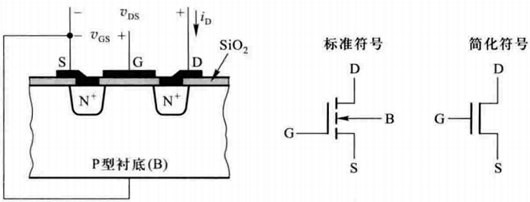

NMOS管的結構示意圖和表示符號如圖所示,在P型襯底上制作兩個摻雜N型區,形成MOS管的源極S和漏極D,中間電極稱為柵極G,柵極和襯底之間通過SiO2絕緣層隔開。

mos管反相器,原理

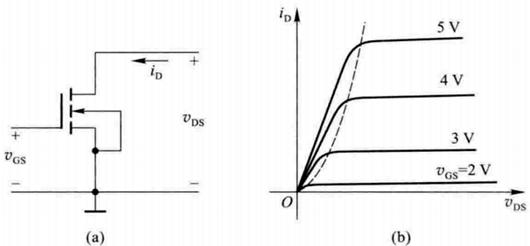

下圖為NMOS輸出特性曲線,采用共源極接法,漏極特性曲線可分為三個工作區,截止區,可變電阻區,飽和區;

mos管反相器,原理

當VgsVgs(th)時,曲線以上可分為兩部分,虛線以左為可變電阻區,當Vgs一定時,id與Vds之比近似為一個常數;虛線以右為飽和區,此時漏極電流id的大小基本只與Vgs的大小有關。


MOS管搭建反相器

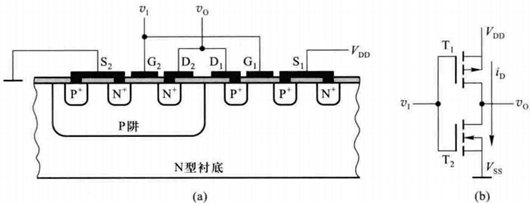

下圖為反相器的結構示意圖,由一個PMOS和一個NMOS拼接而成;

當v=1時,T1截止,T2導通,vo=0;

當v=0時,T1導通,T2截止,vo=1;

mos管反相器,原理

在電路設計中,CMOS反相器Q由一個P溝道MOS管和一個N溝道MOS管組成。當輸入信號為高電平時,P溝道MOS管截止,N溝道MOS管導通,輸出低電平;當輸入信號為低電平時,P溝道MOS管導通,N溝道MOS管截止,輸出高電平。這樣,輸入信號的高電平和低電平分別對應輸出信號的低電平和高電平,實現了信號的反相。
