幾個電路元件沿著單一路徑互相連接，每個節點最多只連接兩個元件，此種連接方式稱為串聯。以串聯方式連接的電路稱為串聯電路。串聯電路中流過每個電阻的電流相等。因?yàn)橹绷麟娐分型恢返母鱾€(gè)截面有相同的電流強度。串聯電路的總電壓等于各串聯部分電壓之和。
串聯電路的特點
1.電流只有一條路。
2.開關控制整個電路的通斷。
4.串聯電路電流處處相等。
5.串聯電路總電壓等于各處電壓之和
6.串聯電阻的等效電阻等于各電阻之和。
7.串聯電路總功率等于各功率之和。

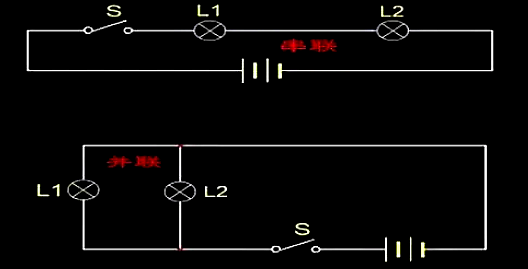

開關在任何位置控制整個電路，即其作用與所在的位置無關，電流只有一條通路，經過一盞燈的電流一定經過另一盞燈，如果熄滅一盞燈，另一盞燈一定熄滅。
優點：在一個電路中， 若想控制所有電路， 即可使用串聯的電路；
缺點：只要有某一處斷開，整個電路就成為斷路，即所相串聯的電子元件不能正常工作；
區分：串聯電路沒有分叉（支路）。

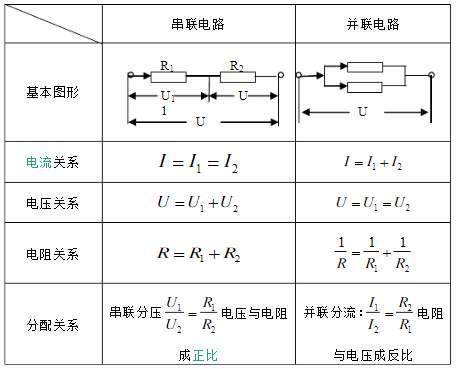

在串聯電路中，總電壓等于各用電器兩端的電壓之和，即U=U1+U2+…+Un。
串聯電路的總電壓等于各部分電路兩端電壓之和。串聯電路具有分壓作用。在串聯電路中電流處處相等，電壓與電阻成正比，電阻越大，電阻兩端所分得的電壓越大。
總電阻等于分電阻之和。
各電阻分得的電壓與其阻值成正比。
各電阻分得的功率與其阻值成正比。
串聯電路電壓（U）：
表達式：U總=U1+U2+U3------Ux（串聯電路的總電壓等于各部分電路兩端電壓之和）。
計算公式：U1=I*R1，U2=I*R2，U總=U1+U2。
電壓表運用：將電壓表并聯在串聯電路中，要看表的正負極兩端與哪個用電器或電源的兩端相連。
串聯電路具有分壓作用，公式為：
U1：U2=R1：R2 【串聯電路中電阻之比等于電壓之比】。
