UC2844/UC3842的兩種反饋方式

兩種反饋方式：FB腳反饋、Comp腳反饋。

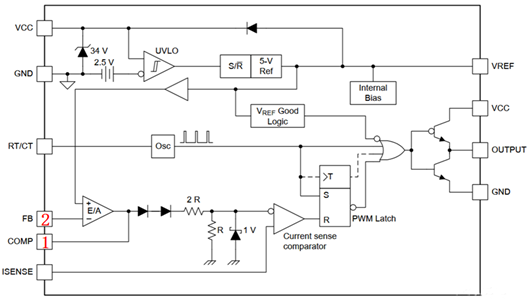

示意圖如下：

2844開關電源電路

兩種反饋方式反饋需要變化方向反向，原因如下：

2844開關電源電路

Comp腳反饋：COMP腳連接誤差放大器輸出端，當COMP升高，PWM打開占空比增大，輸出電壓升高。

FB腳反饋：FB腳連接誤差放大器反相輸入端，當FB降低，PWM打開占空比才增大，輸出電壓才升高。

整體的反饋回路如圖所示：

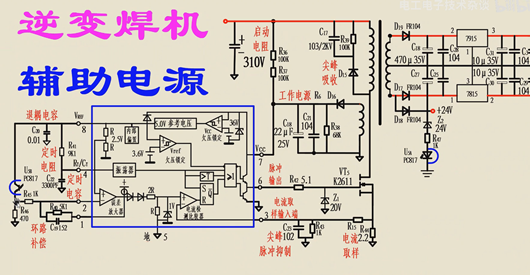

反饋方式一：

FB反饋方式如下圖所示，當輸出電壓24V減小，流過PC817光耦二極管電流減小，對應PC817光耦三極管的電流也較小（原因是光耦三極管內阻增大），對應進入2腳FB管腳的電壓降低，誤差放大器輸出增大，從而PWM打開占空比增大，輸出電壓上升，完成反饋。

其中光耦的工作原理可以理解為隔離式的三極管工作在放大區，當流過基極的電流越大，路過發射極（集電極）的電流也越大。

當采用反饋方式一時，1腳和2腳間并聯一個電阻和電容，電阻的目的是為了設置誤差放大器的放大倍數，電容的目的是為了消除噪聲干擾。類似于軟件控制中調PI參數值。

2844開關電源電路

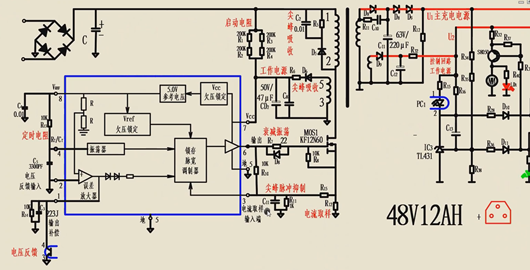

反饋方式二：

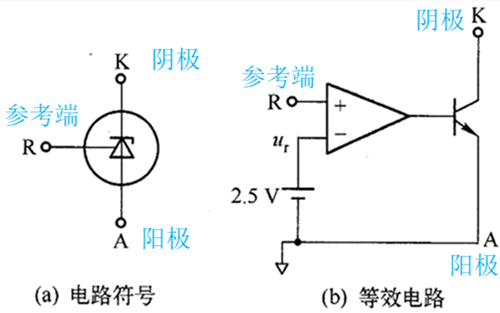

COMP反饋方式如下圖所示。當副邊48V降低時，TL431的參考端電壓降低，導致流過TL431的陰極電流減小（導通電阻增大，可以根據下面TL431內部電路圖推導），使得流過光耦PC817內部二極管的電流較小，進而光耦的三極管內部電流減?。ㄈ龢O管的集電極和發射極之間電阻增大），從而導致誤差放大器輸出端1腳的電平升高（集電極和發射極的電阻與R14電阻并聯，當電阻增大時，誤差放大器輸出也增大，電平就提高），從而導致占空比增大，輸出電壓增大，完成反饋。

2844開關電源電路
