瞬態二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極管形式的高效能保護器件。
當TVS 二極管的兩極受到反向瞬態高能量沖擊時，它 能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元 器件，免受各種浪涌脈沖的損壞。
靜電放電即ESD（Electro-Static discharge），是指具有不同靜電電位的物體互相靠近或直接接觸引起的電荷轉移。
ESD是20世紀中期以來形成的以研究靜電的產生、危害及靜電防護等的學科，因此，國際上習慣將用于靜電防護的器材統稱為ESD。
ESD是靜電放電管，主要用于高速信號線保護，而TVS是瞬態電壓抑制管，主要用于電源輸入端的浪涌吸收。ESD特點是低電容、快速響應，TVS則能承受高脈沖功率且響應迅速。
ESD 通常采用陶瓷材料或多層金屬氧化物制成，具有快速響應和低電容的特點。它主要用于吸收和釋放設備上的靜電電荷，以保護電路免受靜電放電的損害。
TVS通常采用半導體材料制成。TVS 在電路中起到瞬態電壓抑制作用，能夠抑制電源線、信號線和數據線上的瞬態過電壓，從而保護電路免受瞬態電壓的損害。

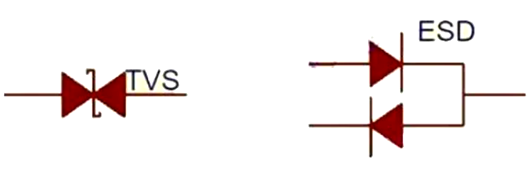

TVS管有兩個引腳，是兩腳器件；而ESD抑制二極管有三個引腳，是三腳器件。ESD抑制二極管兩個二極管串起來后，引出三根引腳。

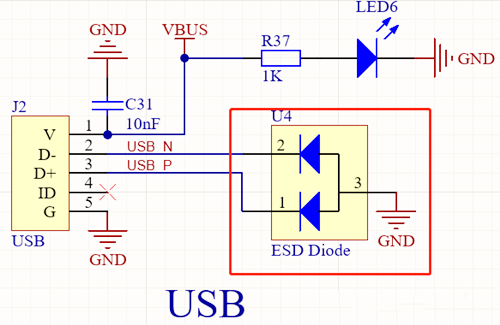

ESD是靜電放電管，主要在器件的關鍵引腳上起作用，比如HDMI數據線、USB2.0和USB3.0的數據線、ETH的數據線等高速信號，目的是保護將這些高速信號線的靜電通過合適的途徑釋放到電路系統的地。

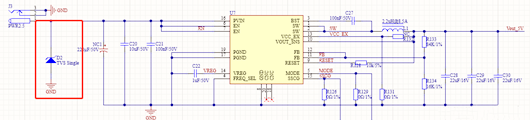

TVS是瞬態抑制管，具有快速響應能力和強大的浪涌吸收能力，主要放在電源的輸入端吸收浪涌。
esd和tvs的應用,用途
ESD主要是用來防靜電，防靜電就要求電容值低，一般是1--3.5PF之間為最好。而TVS就做不到這一點，TVS的電容值比較高。
TVS一般用于處級和次級保護，而ESD主要用于板級保護。
ESD和TVS都是用于保護電路免受靜電放電和瞬態電壓損害的元器件，但它們的工作原理和應用場景有所不同。
TVS管：主要應用于電源輸入端，用于吸收浪涌電流和過電壓，保護后級電路免受損害。同時，它也適用于高頻信號線路的保護，以減少信號干擾。在計算機系統、通訊設備、交/直流電源等多個領域都有廣泛應用。
ESD管：主要應用于板級保護，特別是在需要防止靜電放電對電子元件造成損害的場景中。它常用于保護各類通信接口的靜電保護，如USB、HDMI、RS485等。此外，ESD管還適用于對靜電敏感的設備或元件進行保護。
