無橋pfc工作原理

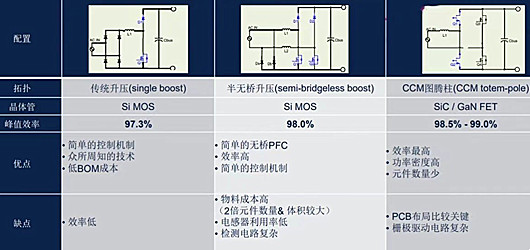

PFC的拓?fù)浣Y(jié)構分為很多種，如圖所示。

無橋pfc,電路,原理

與傳統的PFC拓?fù)浣Y(jié)構相比，圖騰柱PFC可實現高效率和高功率密度，同時元器件的數量也是最少的。

要使用圖騰柱PFC，首先要知道工作原理。圖騰柱PFC輸入的為交流電，所以圖騰柱PFC的工作原理要分為正半周和負半周工作進行分析。

正半周（VAC＞0）：

此時S2為主開關，用以控制輸入電流對PFC電感充電，以產生正弦波形。當S2閉合時，電感電流上升，電感進行儲能。S1體二極管僅在死區時間導通，可實現軟開關，S1可在Toff時間導通，減少體二極管的壓降。

當S2斷開時，電感釋放能量，電感電流下降。

S3為常開狀態，S4為常閉狀態。

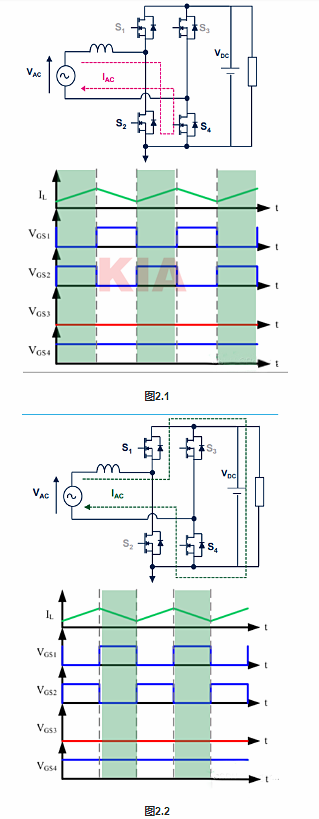

圖2.1為S2閉合時電流回路及波形圖；圖2.2為S2斷開時電流回路及波形圖。

無橋pfc,電路,原理

負半周（VAC＜0）：

此時S1為主開關，用以控制輸入電流對PFC電感的充電，以產生正弦波形。當S1閉合時，電感電流上升，電感進行儲能。S2體二極管僅在死區時間導通，可實現軟開關。S2在Toff期間開通，可以減少體二極管的壓降。

當S1斷開時，電感釋放能量，電感電流下降。

此時S3為常閉狀態，S4為常開狀態。

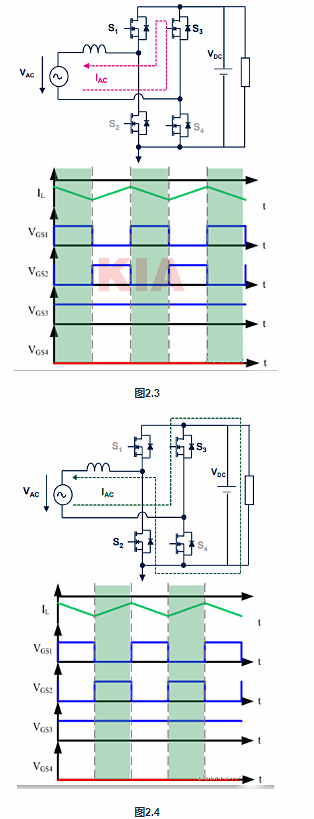

圖2.3為S1閉合時電流回路及波形；圖2.4為S1斷開時電流回路及波形。

無橋pfc,電路,原理

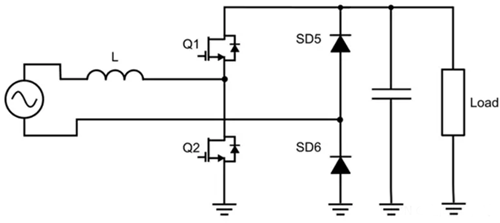

典型的無橋圖騰柱PFC電路

在無橋圖騰柱PFC（PowerFactorCorrection，功率因數校正）電路中，電流在不同半周期通過不同的路徑，具體的流動方式取決于開關MOSFET（Q1和Q2）的開閉狀態以及外部續流二極管（SD5和SD6）的導通情況。
