電壓跟隨電路的特點和性能、作用-KIA MOS管
信息來源：本站 日期：2024-11-26
電壓跟隨器是一種基本的運算放大器電路，其作用是將輸入信號的電壓放大并輸出，同時保持輸出電壓與輸入電壓一致，不改變信號的幅度和相位。
電壓跟隨器的作用
電壓跟隨器有緩沖、隔離、提高帶載能力的作用。
電壓隔離器輸出電壓近似輸入電壓幅度，并對前級電路呈高阻狀態，對后級電路呈低阻狀態，因而對前后級電路起到“隔離”作用。
電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時稱之為緩沖級?；驹磉€是利用它的輸入阻抗高和輸出阻抗低之特點。
電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器?；鶚O電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。電路的主要特點是:高輸入電阻、低輸出電阻、電壓增益近似為1，所以叫做電壓跟隨器。共集電路的輸入高阻抗，輸出低陽抗的特性，使得它在電路中可以起到阻抗匹配的作用，能夠使得后一級的放大電路更好的工作。
電壓跟隨器電路

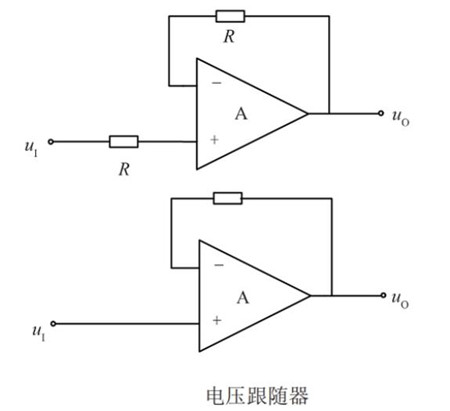

輸出電壓的反饋直接接到反相輸入端，反相輸入端不再接地，如圖所示，電路引進了電壓串聯負反饋，且反饋系數是1，得到輸出電壓uO和輸入電壓uI的關系為：uO=uI。
電壓跟隨器電路
電路的主要特點：高輸入電阻、低輸出電阻、電壓增益近似為1。
電壓跟隨器的特點：
1、高輸入阻抗：電壓跟隨器的輸入阻抗非常高，接近無窮大。這意味著輸入LM324M信號源不會受到電壓跟隨器的負載影響，保持輸入信號源的穩定性。
2、低輸出阻抗：電壓跟隨器的輸出阻抗非常低，接近于零。這意味著輸出電壓能夠驅動較大的負載電阻，提供更大的輸出電流能力。
3、高共模抑制比：電壓跟隨器具有很好的共模抑制比，可以有效地抑制輸入信號中的共模干擾信號，提高信號的純凈度和可靠性。
4、寬帶寬：電壓跟隨器具有較寬的帶寬，可以傳輸高頻信號，適用于需要高速信號處理的應用。
