輸入電壓和輸出電壓的關系

對于理想運算放大器，其輸入電壓和輸出電壓的關系由外部連接的反饋網絡決定。理想運算放大器具有無限大的開環增益、無限大的輸入阻抗和零輸出阻抗，這使得其輸出電壓能夠達到所需的任何值，而不受放大器內部電壓或電流限制的影響。

在負反饋配置中，輸出電壓通過反饋電阻分壓到輸入端，以控制放大器的增益和行為。

例如，在一個非反相放大器配置中，輸出電壓Vout與輸入電壓Vin的關系可以表示為：Vout = (1 + Rf/Rin) Vin，其中Rf是反饋電阻，Rin是輸入電阻。在反相放大器配置中，關系則表示為：Vout = -Rf/Rin Vin。

對于共發射極放大器，輸入電壓和輸出電壓的相位相反，輸出增大。

運算放大器

下圖電壓控制電壓源放大器模型中，輸入電壓和輸出電壓的關系如以下公式所示。

信號電壓Vs是通過電阻分壓由信號源電阻Rs和運算放大器的輸入電阻Ri分壓而得，因此衰減的信號被輸入運算放大器。 但是，當Ri遠遠大于Rs(Ri=∞)時，公式的第1項可視作近似于1、Vs=Vi。

關于以下第2項，放大了的輸入電壓AvVi被運算放大器的輸出電阻Ro和負載電阻RL分壓輸出。 此時，當Ro遠遠小于RL(Ro=0)時，第2項可近似于1，信號可在不衰減的狀態下輸出。 這樣的運算放大器被稱為理想運算放大器。 一般希望運算放大器具有高輸入電阻、低輸出電阻，盡量設計為接近理想運算放大器的電路結構。

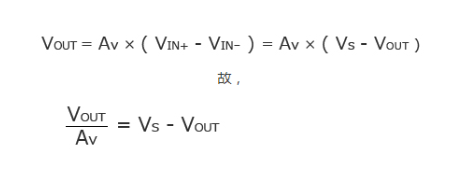

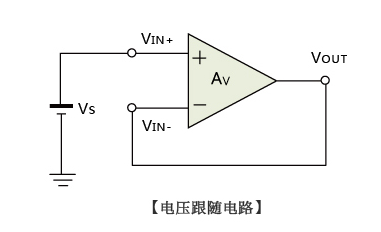

運算放大器按其放大率放大引腳間的電壓差，因此輸出電壓表示如下。

當運算放大器的開放增益Av足夠大時，可視為左邊近似于0、Vs=VOUT。 增益較低時，公式左邊不可近似于0，這樣，輸出電壓會發生誤差。 之所以希望運算放大器有高開放增益，是因?yàn)橥ㄟ^(guò)該增益可盡量縮小輸出電壓誤差。 高開放增益從其他角度來看，意味著應盡量減小+輸入引腳和-輸入引腳間的電位差。

即，開放增益越大，VIN+=VIN-的關系成立的可能性就越大。該+輸入引腳和-輸入引腳的電位基本相等的關系被稱為虛短、虛斷或虛擬接地。 構成負反饋電路使用時，該關系成立，可利用虛擬接地的特性設計應用電路。
