開關電源適配器電路圖,電源適配器原理圖-KIA MOS管
信息來源：本站 日期：2024-11-07

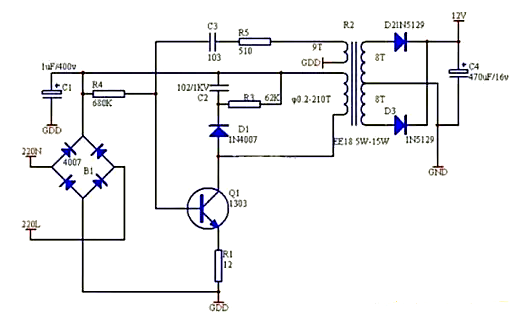

電路難度不大，無需太多要求即可正常工作。
注意以下幾點：
調節C3、R5，使振蕩頻率為30KHz-45KHz；
輸出電壓需要穩定；
輸出電流可達500mA。
有效功率8W，效率87%。

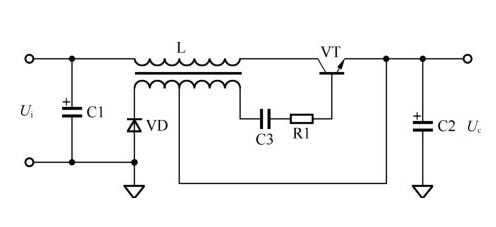

其中VT為電源適配器開關管，受激勵脈沖的控制，工作在截止與飽和狀態。C1是市電電壓整流濾波電路中的濾波電容。VD為續流二極管，它的作用是在開關管截止時為負載提供供電通路。L為儲能電感（即開關變壓器）。C2為電源適配器輸出端濾波電容。
在開關管VT飽和導通期間，C1正極的直流電壓Ui經過L→VT→C2正極→C2負極充電。一方面使C2兩端建立直流電壓，另一方面使儲能電感L中的磁能不斷增大。當開關管VT截止期間，L感應出左負、右正的電壓，則L中的磁能經續流二極管VD向C2及負載釋放。電源適配器輸出端電壓Uo的高低由VT的飽和導通時間的長短決定，即由基極激勵脈沖寬度決定。而基極激勵脈沖的寬度，由誤差取樣、放大電路決定。
在串聯型電源適配器中如果沒有續流二極管VD，則當開關管突然由飽和導通轉為截止時，由于L中的磁能不能釋放，將感應出極高的電壓。該電壓極易導致開關管VT擊穿。而接入續流二極管VD后，當開關管由飽和導通轉為截止時，L中的磁能通過VD向C2及負載電路釋放，一方面使L兩端的電壓下降，使開關管集電極-發射極壓降為輸入Ui值，并有足夠的余量；另一方面，在VT截止期間，L將通過續流二極管VD釋放能量，使負載電路在開關管截止期間，得到能量的補充，這將使輸出端電壓更平滑，電源適配器的效率更高。
他激式并聯電源適配器分為單端反激式、單端正激式、推挽式、全橋式、半橋式等。

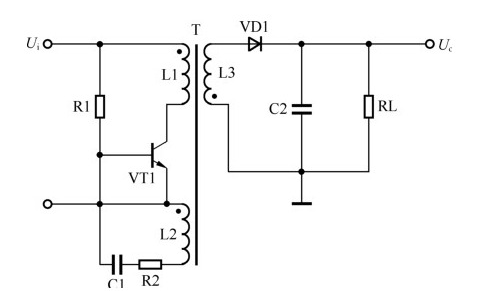

單端反激式電源適配器電路圖
電路中所謂的單端是指高頻開關變壓器的磁芯僅工作在磁滯回線的一側。所謂的反激，是指當開關管VT1導通時，開關變壓器T一次繞組的感應電壓為上正下負，整流二極管VD1處于截止狀態，在一次繞組中儲存能量。當開關管VT1截止時，變壓器T一次繞組中存儲的能量，通過二次繞組及VD1整流和電容C濾波后向負載輸出。
單端反激式電源適配器是一種成本最低的電源適配器電路，輸出功率為20～100W，可以同時輸出不同的電壓，且電壓調整比較方便，因此應用十分廣泛。主要缺點是輸出的紋波電壓稍大，開關管VT1承受的最大反向電壓較高（是電路工作電壓值的兩倍）。
