同步整流技術采用通態電阻極低的電力MOSFET來取代整流二極管，能大大降低整流電路的損耗，提高DC/DC變換器的效率，滿足低壓、大電流整流器的需要。
低壓大電流的電力MOSFET的導通壓降與二極管相比要低的多。采用低壓電力MOSFET作為整流器件可提高電路效率,減輕散熱壓力，有利于實現此類電源的小型化。

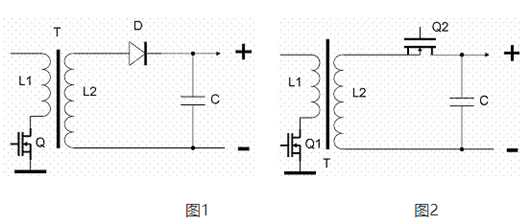

圖1所示；是傳統的開關電源整流電路，圖1中Q是開關管；T是開關變壓器；D是整流二極管；C是濾波電容。
圖2所示；是用MOS管Q2代替整流二極管D的開關電源整流電路。從圖2中可以看到；原圖1中的整流二極管D被MOS管Q2所取代。

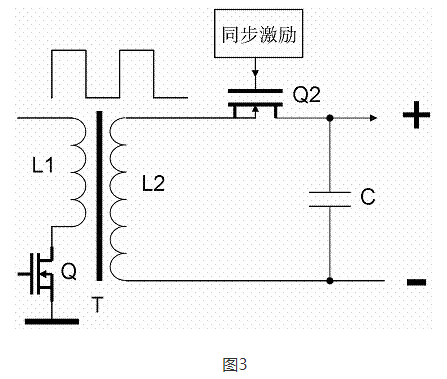

在圖1中，二極管D是具有單向?qū)щ娦裕梢元?dú)立的完成開關變壓器次級L2兩端的交變電勢的整流工作。而圖2中的Q2是一個MOS管，是一個受柵極電壓控制的雙向?qū)ǖ拈_關元件，獨自本身并不具有單向?qū)щ娦裕趫D2中用Q2（MOSFET)取代整流二極管作為單向?qū)щ姷恼鞴ぷ?，就必須在Q2的柵極施加一個和被整流電壓振幅同步變化的同步激勵信號，就能起到和整流二極管相同的整流效果，如圖3所示。
同步整流電路的工作原理及過程：

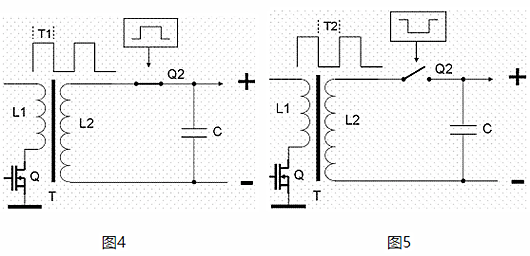

在T1時間，圖4所示：L2上端為“正”，Q2的激勵電路給Q2提供一個控制Q2導通的高電平，Q2導通輸出為“正”對電容C充電，并輸出對負載供電。在T2時間，圖5所示：L2上端為“負”，Q2的激勵電路給Q2提供一個控制Q2截止的低電平，Q2截止輸出為“零”，這時由電容C在T1時間所充的電能維持對負載的供電。
可以看出；用MOSFET取代普通具有單向?qū)щ娦阅苷鞫O管的整流電路，其電路的作用、效果完全一樣，但是在電路上必須要增加一個控制Q2（MOSFET）“導通/關閉”和被整流電壓相位同步的激勵電路，所以采用MOSFET取代普通二極管的整流電路稱為同步整流電路。
采用MOSFET作為整流元件的優越性
采用低導通電阻的MOS管作為整流元件比原來二極管整流降低了損耗。MOS管是一個受柵極電壓控制的雙向?qū)ǖ拈_關元件，獨自本身并不具有單向?qū)щ娦?。用它來作為整流元件?yīng)用就必須巧妙的給MOS管施加一個和被整流交變電壓同步的驅動信號，在被整流電壓正半周到來時控制MOS管導通，負半周到來時控制MOS管截止就可以了，因?yàn)镸OS管的導通和關閉必須和被整流電壓相位同步；所以稱為同步整流器，研究這項技術就是同步整流技術。
