升壓電路主要用于將低電壓升高到所需的電壓水平，而降壓電路則將高電壓降低到所需的電壓水平。
升壓電路的工作原理是利用交流電源的周期性變化產生高電壓脈沖，然后通過電感和電容進行儲存和濾波，最終輸出所需的高電壓。
這種電路廣泛應用于需要高電壓輸出的場合，如掃描電子顯微鏡、燈泡點亮保護、醫療器械等領域。此外，在太陽能和風能領域，升壓電路也被用來將低電壓的直流電轉換為高電壓的直流電以便儲存或者輸送到電網上。
降壓電路通常采用降壓電路結構，由開關元件和變壓器組成，適用于將輸入電壓變低為輸出電壓的應用。
降壓式開關電源常被應用于電子設備、LED照明等場合，因為這些設備通常需要低電壓直流電源來工作。
降壓式開關電源相對于升壓式開關電源具有更高的轉換效率，但元件成本相對較高，因為需要更大的電感元件以降低電源波紋電壓。
小結：升壓電路和降壓電路的主要區別在于它們的工作原理、應用場合以及輸出電壓的大小。
升壓電路圖

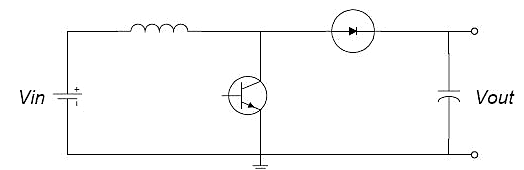

在了解BOOST電路時，要學會如何分析最簡單的升壓電路框圖。如圖：
首先識別每個元件基本功能：
電感：儲能i電感；
MOS管：開關作用；
二極管：續流；
電容：儲能電容。
了解升壓電路的原理，要明白Vout和Vin的差別。所以我們從Vout與Vin分析就可以明白升壓電路的原理。
在分析之前需要記住一句定理：
伏秒積平衡：即伏秒原則，處于穩定狀態的電感，開關導通時間（電流上升段）的伏秒數須與開關關斷（電流下降段）時的伏秒數在數值上相等。
依據公式U=Ldi/dt；==Udt=Ldi
首先我們要從電感分析。
Uon * ton=Uoff * toff
當MOS=ON時：Uon=Uin；ton=DT; //D是開啟時占空比。
當MOS=off時：Uoff=Uout-VIN；toff=（1-D)T；
代入公式后
<ul><li>Uin * DT=Uout-VIN * （1-D）T；
計算后得出：</li><li>Vout/Vin=1/(1-D)；因為D＜1，所以輸出電壓比輸入電壓＞1則該電路實現升壓。
注意：在設計升壓電路上，線路上涉及續流二極管極為重要，在升壓過程中，VOUT逐漸變大，二極管防止輸出電壓倒灌至輸入導致電路損壞。

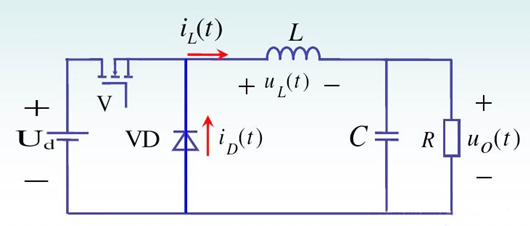

降壓電路圖
降壓電路原理和升壓大致一樣，也從輸出和輸入的角度分析降壓原理。
根據伏秒積平衡：
<ul><li>Von * DT=Voff * (1-D)T
當ON時電感電壓VL=Vin-Vout，OFF時VL=Vout；
(Vin-Vout) * DT=Vout * (1-D)T
計算得出輸出電壓比輸入電壓=D ，又D＜1 則輸入大于輸出電壓，因此處于降壓。
