irf3205場效應管,3205場效應管參數,irf3205場效應管代換-KIA MOS管
信息來源：本站 日期：2023-11-28

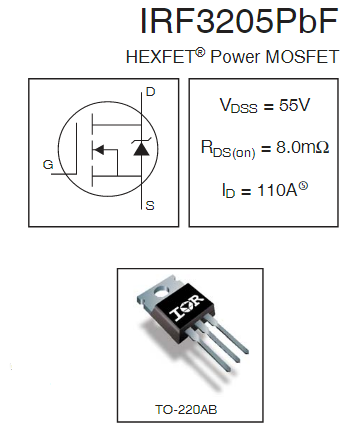

IRF3205是一種N溝道功率MOS管，采用 TO-220封裝，工作電壓為 55V 和 110A，導通電阻為 8.0mΩ。
irf3205場效應管參數：
Vds-漏源極擊穿電壓: 55 V
Id-連續漏極電流: 110 A
Rds On-漏源導通電阻: 8 mOhms
Vgs - 柵極-源極電壓: - 20 V, + 20 V
最小工作溫度: - 55 C
最大工作溫度: + 175 C
Pd-功率耗散: 200 W
下降時間: 65 ns
上升時間: 101 ns
典型關閉延遲時間: 50 ns
典型接通延遲時間: 14 ns
irf3205場效應管代換KNX3206A漏源擊穿電壓60V，漏極電流最大值為110A；RDS (on) = 6.5mΩ(typ)@VGS =10V。KNX3206A具有低RDS（ON)以減小導電損耗、低門電荷在快速開關中的應用、優化的BVDSS性能等特性，導通電阻極低，適用于逆變器、電機速度控制器、DC-DC 轉換器等開關電路，提供卓越的開關性能。
工作方式：110A/60V
漏至源電壓:60V
門到門限電壓:±20V
單脈沖雪崩能：288MJ
操作和儲存溫度范圍：-55℃至+175℃
漏源擊穿電壓：60V
二極管正向電壓:1.4V
反向恢復時間：75nS
輸入電容：3400pF
輸出電容：430pF
反向轉移電容:145pF

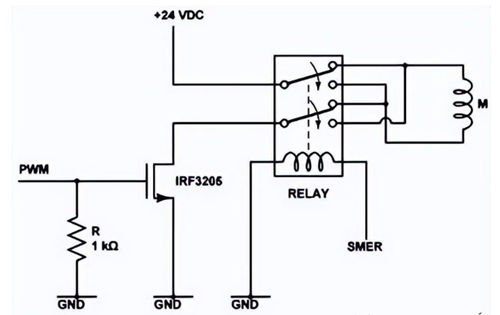

IRF3205繼電器驅動電路

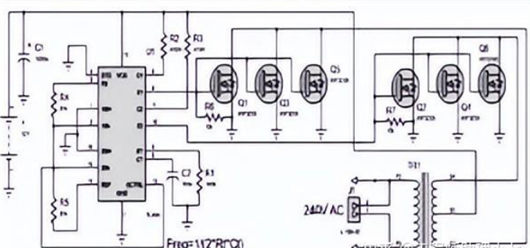

IRF3205逆變器電路圖
