抑制碳化硅MOSFET橋臂串?dāng)_

近年來，以碳化硅（Silicon Carbide, SiC）MOSFET 為代表的寬禁帶半導體器件因其具有高開關頻率、高開關速度、高熱導率等優點，已成為高頻、高溫、高功率密度電力電子變換器的理想選擇。然而隨著SiC MOSFET開關速度加快，橋式電路受寄生參數影響加劇，串?dāng)_現象更加嚴重。

由于SiC MOSFET 正向閾值電壓與負向安全電壓較小，串?dāng)_問題引起的正負向電壓尖峰更容易造成開關管誤導通或柵源極擊穿，進而增加開關損耗，嚴重時損壞開關管。

改進抑制橋臂串?dāng)_驅動電路的思想是在串?dāng)_產生過程中，通過控制三極管開斷，使三極管串聯電容的輔助支路為米勒電流提供旁路通道，降低柵極驅動回路阻抗，抑制串?dāng)_，同時減小輔助支路電容對 SiC MOSFET開關特性的影響，其原理圖與相關開關波形如圖1、圖2所示。

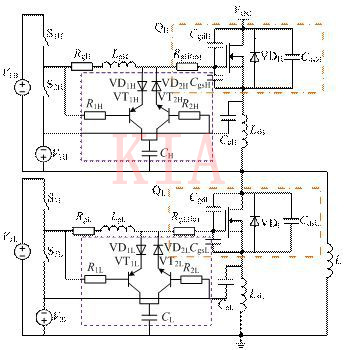

圖1 改進抑制串?dāng)_驅動電路

圖2 改進驅動電路相關波形

為了驗證改進抑制串?dāng)_驅動電路的有效性，本文基于 SiC MOSFET 器件 C2M0080120D，搭建了如圖3所示的雙脈沖測試實驗平臺，并對傳統驅動電路、典型抑制串?dāng)_驅動電路、改進抑制串?dāng)_驅動電路進行了實驗對比。

圖4給出了改進抑制串?dāng)_驅動電路原理，圖4~圖6分別給出了驅動電阻為10Ω，輸入電壓為400V，負載電流為5A時，不同驅動電路的實驗波形。

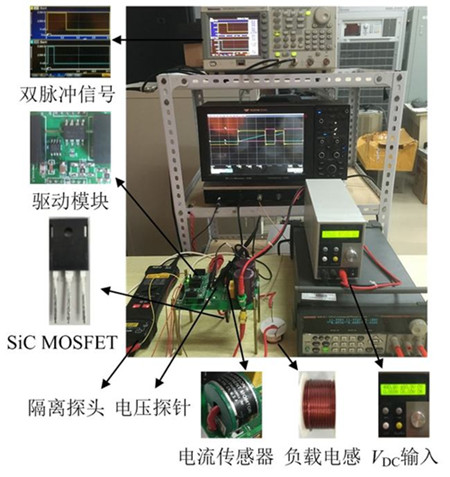

圖3 雙脈沖測試實驗平臺

圖4 傳統驅動電路實驗波形

圖5 典型驅動電路實驗波形

圖6 改進驅動電路實驗波形

不同驅動電路實驗對比結果如表1所示。

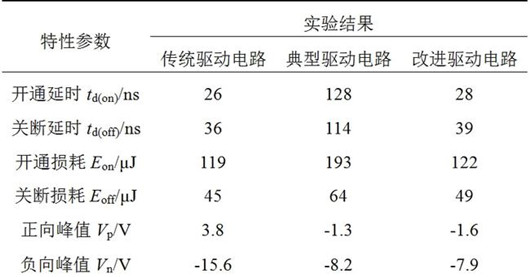

表1 不同驅動電路實驗對比結果

結論

所得主要結論如下：

①傳統無輔助支路的SiC MOSFET驅動電路，橋臂串?dāng)_現象明顯。典型抑制串?dāng)_驅動和本文所提改進驅動電路都能有效抑制串?dāng)_問題。

②無論是典型抑制串?dāng)_驅動電路，還是本文提出的改進驅動電路，SiC MOSFET開關損耗都會隨驅動電阻、輸入電壓、負載電流的增大而增加；而SiC MOSFET開關延時受輸入電壓與負載電流影響相對較小，但也會隨驅動電阻的增大而增加。

③相比典型抑制串?dāng)_驅動設計，本文所提改進驅動設計有效降低了開關延時與損耗，且隨著驅動電阻、輸入電壓、負載電流增大，降低SiC MOSFET開關損耗的效果更明顯，進一步說明本文所提方法在抑制串?dāng)_和提高開關特性方面更具優勢。
