NPN和PNP區別是什么？詳細解析-KIA MOS管
信息來源：本站 日期：2021-11-10
N：Negative，負極
P：Positive，正極
晶體三極管按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管。
1、定義不同
NPN型三極管，由三塊半導體構成，其中兩塊N型和一塊P型半導體組成，P型半導體在中間，兩塊N型半導體在兩側。三極管是電子電路中最重要的器件，它最主要的功能是電流 放大和開關作用。
PNP型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管。
2、PN結元件方向不同
2個PN結的方向不一致。PNP是共陰極，即兩個PN結的N結相連做為基極，另兩個P結分別做集電極和發射極;電路圖里標示為箭頭朝內的三極管。NPN則相反。
3、結構不同
pnp型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，稱為PNP型三極管。npn型三極管，是由2塊n型半導體中間夾著1塊p型半導體所組成的三極管，稱為npn型三極管。

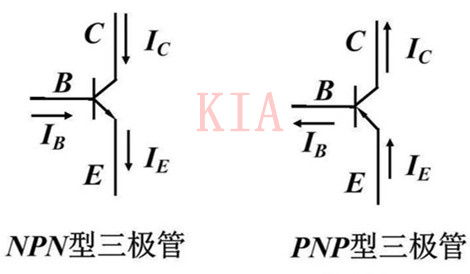

我國生產的鍺三極管多為PNP型，硅三極管多為NPN型，它們的結構原理是相同的。在電路符號上PNP型管發射極箭頭向里，NPN型管發射極箭頭向外，表示電流方向。
4、電流控制不同
NPN：用 B→E 的電流（IB）控制 C→E 的電流（IC）。E極電位最低，且正常放大時通常C極電位最高，即 VC ＞ VB ＞ VE
PNP：用 E→B 的電流（IB）控制 E→C 的電流（IC）。E極電位最高，且正常放大時通常C極電位最低，即 VC ＜ VB ＜ VE
5、輸出狀態不同
PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。
但輸出信號是截然相反的，即高電平和低電平。NPN輸出是低電平0，PNP輸出的是高電平1。PNP與NPN型傳感器一般有三條引出線，即電源線VCC、0V線，out信號輸出線。
