如何認識、看懂原理圖

開源硬件，一個很重要的的一點就是有開放的原理圖，通過原理圖，我們可以了解一個模塊的輸入輸出，以及使用的芯片類型從而知道使用方法等幾乎一切信息。

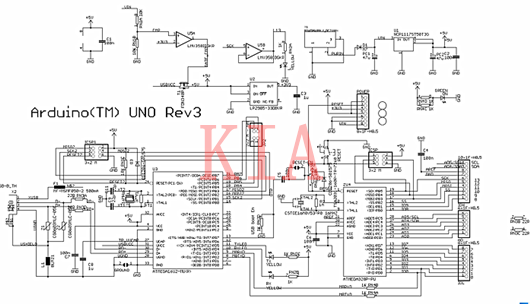

原理圖上有很多信息，到底怎么看呢？下面先上一副Arduino UNO R3的原理圖，解析如何識別原理圖。

看懂原理圖說簡單也簡單，說復雜也復雜。先把這個問題分解下到以下幾個方面。

1、認識元件。

2、看清走線。

3、弄清原理。

以上1、2、3從易到難。第三點最難需要大量的電路知識，先看第一點。

一、認識元件

1、電阻

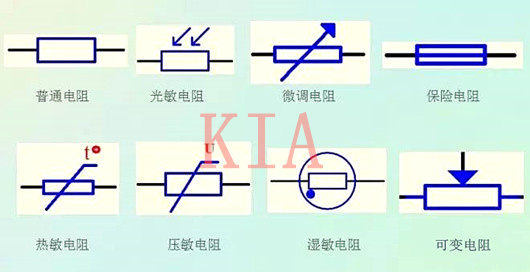

在原理圖上，電阻有很多種，一般原理圖電阻上會用R表示。請看下圖：

2、電容

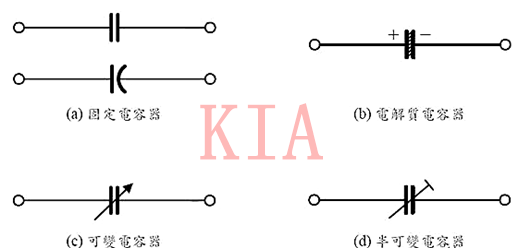

電容分為普通的固定電容，以及帶正負極性的電解電容以及鉭電容。還有收音機里常用的可變電容。一般原理圖上會用C表示。

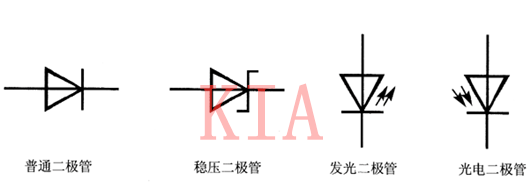

3、二極管

普通二極管具有單向?qū)щ娦约磸恼截?fù)相當于導線（實際具有大概0.6V結電壓），發光二極管除了普通二極管的特性還可以發光，穩壓二極管是利用了二極管的雪崩效應，算是一種比較特殊的用法。

光電二極管就是一般我們說的光敏電阻，在有光的情況，表現出來的電阻很小，沒光的時候電阻很大。一般原理圖上會用D表示。

4、三極管

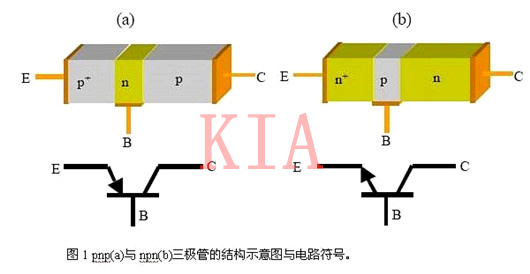

三級管常見的有兩種，一個是NPN型，一個是PNP型。他們的電路符號分別如下圖。一般原理圖上會用Q表示。

5、按鍵

按鈕現在原理圖什么樣子的都很多，基本上長的像按鈕都可以，一般原理圖上會用如KEY或者BUTTON字樣表示。

6、電池

電池一般表示的是紐扣電池或者干電池。一般原理圖上會用B表示。

7、電感

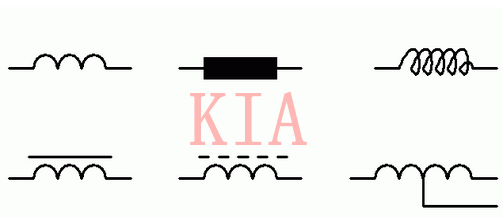

將一段導線繞成螺旋形狀,就做成了一個簡單的電感元件。下面是一些常見的電感圖形，最后一個是帶抽頭的電感，如果電感有磁芯，磁芯是不完全閉合的，這與變壓器不同。

黑色那種是國外的畫法,比較少見，實心線代表有磁芯，并且磁芯是導電的如硅鋼片、純鐵等，虛線則為電阻率很大的如鐵氧體等。電感在電路一遍用L表示。

8、開關

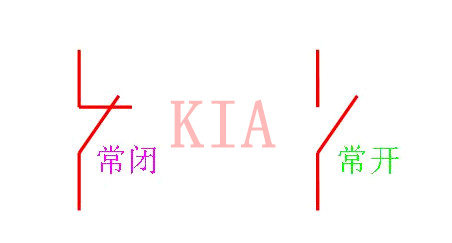

下圖就是開關的原理圖。開關有常閉和常閉兩種，常開的意思是不操作的時候?yàn)殚_(kāi)路（斷路），常閉則相反，不操作的時候是閉路（導通）。

9、接插件

常見的接插件有排針，排座，接線柱等，其表現方式差不多。如下圖就是Arduino UNO 上的ISCP接口的原理圖，他表示一個3*2的插針。
