實際硬件電路中，經常會有一些設備的供電控制，尤其是進行大功率負載的上電與斷電控制，可以采用MOS管作為開關進行控制。
當被控制的VIN 與LOGIC IN高電平屬于一個電壓系列時,比如都是3.3V ,用一個PMOSFET就可以實現負載開關,如圖Section44-2。
這種電路常用于低壓數字系統中,由微控制器管理很多負載(比如GPS模塊、照相機、重力感應模塊、接近感應模塊、電源變換電路等),根據需要在合適的時刻給某個模塊供電,以降低總體功耗。
此時， 當Microcontroller 的控制腳輸出低電平時, G端=0V , Ugs=-3V ,可以保證PMOS處于導通狀態，負載被供電 ;當Microcontroller 的控制腳輸出高電平時，G端=3V , Uss=0V ,可以保證PMOS處于截止狀態,負載被斷電。這就是負載開關的作用。

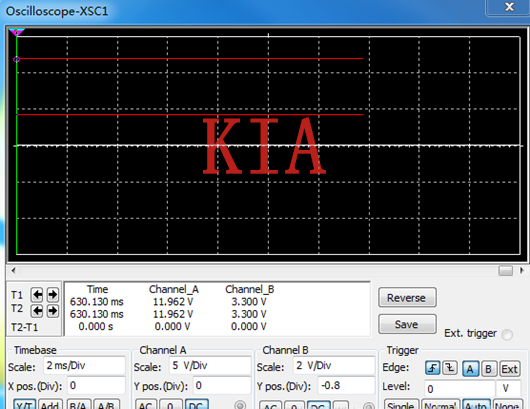

使用Multisim仿真,示例
MOS管說明，什么是PMOS,什么是NMOS?
選擇一款適用的PMOS，需要注意以下幾個參數：
1）VGS，開啟電壓
2）VDSS,負載電壓
3）ID，可承受的負載最大電流
4）RDS，DS端等效的電阻，越小越好
