RCD尖峰脈沖吸收電容器容量的計算-KIA MOS管


尖峰脈沖吸收電容器容量計算

計算尖峰脈沖吸收電容器容量,首先要計算流過變壓器初級線圈電流的最大值。


計算流過變壓器初級線圈的最大電流Im可根據開關電源的最大輸入功率Pm來估算。


電流Im可根據開關電源的最大輸入功率Pm來估算。


根據(26)式,當輸出功率一定時,輸入電壓在一定的范圍內,流過變壓器初級線圈的最大電流Im和輸出電壓Uo基本是穩定的;


變壓器初、次級線圈反激輸出電壓的半波平均值也基本是穩定的,與輸入電壓的大小無關,但對應不同的輸入電壓必須對應不同的占空比,參看(41)、(42)式。


當流過開關變壓器初級線圈的最大電流確定之后,尖峰脈沖吸收電容器容量以及電容充電時電壓增量的數值就可以按(33)~(36)式進行計算。


尖峰脈沖吸收電容器容量


大多數反激式開關電源的最大輸出功率都在100W以下,因?yàn)橛糜诜醇な介_關電源功率損耗大于10W的電源開關管種類很少,如需要較大的輸出功率,一般都選用半橋式或全橋式雙激式開關電源。


尖峰脈沖吸收電容器容量

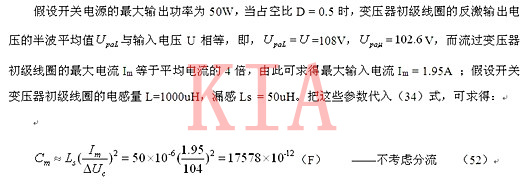

當考慮電阻R對電容器C充電的分流作用,以及開關管由導通到完全關斷期間,漏極電流對電容器C充電的分流作用時,根據(36)式,假設分流系數r = 0.5 ,則(52)式還可改寫為:


尖峰脈沖吸收電容器容量


上面(52)和(53)式的計算結果,可作為對RCD尖峰脈沖吸收電路進行試驗時,選擇電容器容量的上限和下限,最終結果需要通過電路試驗來決定。


試驗時,以輸入電壓和輸出功率的最大值為條件,然后,由大到小,選擇不同容量的電容器做試驗,用示波器觀測電源開關管D-S兩端的電壓,直到Uds與最高耐壓BVm兩者之差能滿足余量要求時,為最佳結果。


說明一下,為什么(53)式中的分流系數取值為0.5,而不是其它數值。


因?yàn)?,分流系?shù)r的取值范圍是0~1,它是一個動態系數,它的大小,除了與輸入電壓和輸出功率和RCD電路中電容、電阻的大小有關外,還與開關管的關斷時間,以及電流大小有關系。
