解析可控硅和固態繼電器的區別-KIA MOS管

可控硅和固態繼電器

可控硅可以是單向的，也可以是雙向的，可以過零觸發也可以移相觸發，固態繼電器同樣是如此的。

所以，他們的用途、形式都是一樣類型產品，從這一點上（使用的形式、性質角度）沒有區別，因?yàn)楣虘B(tài)繼電器也是可控硅做的（三極管的固態繼電器除外）。

它們的區別就在于，可控硅就是可控硅，固態繼電器則是可控硅+同步觸發驅動。

固態繼電器只是相當于一個開關，不能調節電流?？煽毓枘芸刂破鋵?dǎo)通角，能調節電流的大小。

固態繼電器其實也是以可控硅為主要部件而制作的，不同的是，固態繼電器動作電壓與控制電壓通過內部電路例如光耦進行分離的。

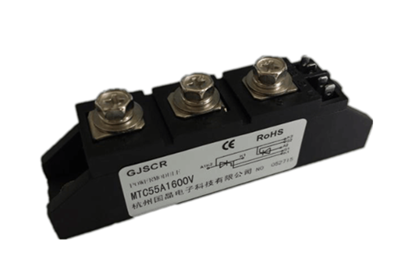

現在有一種叫“智能化可控硅模塊”，他把可控硅元件、同步觸發驅動做在一個模塊里了，這種可控硅與固態繼電器已經無法區分了。當然，從形狀上可以區分。

工作原理

可控硅實際上就是一個大功率的二極管,它與普通二極管的不同之處在于它多了一個控制極.普通二極管是正向電壓就導通,反向電壓就截止。

可控硅，是可控硅整流元件的簡稱，它是一種具有三個PN結的四層結構的大功率半導體器件，有時也被稱為晶閘管。具有體積小、結構相對簡單、功能強等特點，是比較常用的半導體器件之一。

可控硅被廣泛應用于各種電子設備和電子產品中，多用來作可控整流、逆變、變頻、調壓、無觸點開關等。

固態繼電器是由微電子電路，分立電子器件，電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號，達到直接驅動大電流負載。

固態繼電器是具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件，因此固態繼電器除具有與電磁繼電器一樣的功能外，還具有邏輯電路兼容，耐振耐機械沖擊，安裝位置無限制；

具有良好的防潮防霉防腐蝕性能，輸入功率小，靈敏度高，控制功率小，電磁兼容性好，噪聲低和工作頻率高等特點。

固態繼電器相對普通繼電器的優點:

1、無機械觸點，壽命長、無噪音、抗震動;

2、在過零點斷開,拉弧干擾少;

3、導通速度快;

固態繼電器相對普通繼電器的缺點:

1、只能用于交流切換;

2、因?yàn)橛袑?dǎo)通壓降，一般要降額選用,持續使用時要加散熱器和風扇;

3、易受干擾,造成誤觸發;

4、過載能力小,尤其是短路時必須要由快速熔短器來保護,其它方式都來不及。
