整流器介紹及電子整流器檢測步驟解析-KIA MOS管
信息來源：本站 日期：2021-06-23
二極管整流器
所有整流器類別中最簡單的是二極管整流器。在最簡單的型式中，二極管整流器不提供任何一種控制輸出電流和電壓數值的手段。
為了適用于工業過程，輸出值必須在一定范圍內可以控制。通過應用機械的所謂有載抽頭變換器可以完成這種控制。
作為典型情況，有載抽頭變換器在整流變壓器的原邊控制輸入的交流電壓，因此也就能夠在一定范圍內控制輸出的直流值。
通常有載抽頭變換器與串聯在整流器輸出電路中的飽和電抗器結合使用。通過在電抗器中引入直流電流，使線路中產生一個可變的阻抗。
因此，通過控制電抗器兩端的電壓降，輸出值可以在比較窄的范圍內控制。

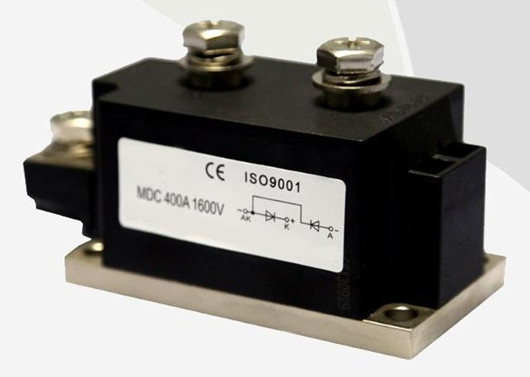

晶閘管整流器
在設計上非常接近二極管整流器的是晶閘管整流器。因為晶閘管整流器的電參數是可控的，所以不需要有載抽頭變換器和飽和電抗器。
因為晶閘管整流器不包含運動部件，所以晶閘管整流器系統的維修減少了。注意到的一個優點是晶閘管整流器的調節速度較二極管整流器快。
在過程特性的階躍期間，晶閘管整流器常常調節很快，以致能夠避免過電流。其結果是晶閘管系統的過載能力能夠設計得比二極管系統小。

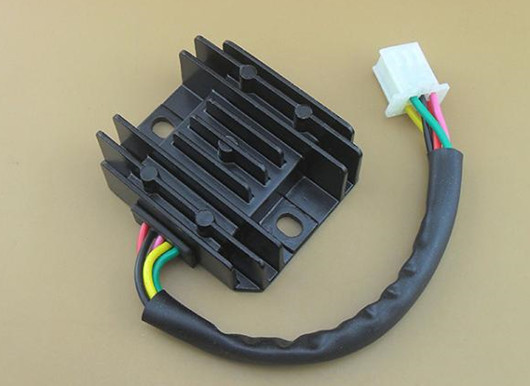

把交流電變成直流電的設備就稱為整流器。
按照所采用的整流器件，可分為機械式、電子管式和半導體式幾類。電感鎮流器是一個鐵芯電感線圈，電感的性質是當線圈中的電流發生變化時，則在線圈中將引起磁通的變化，從而產生感應電動勢，其方向與電流的方向相反，因而阻礙著電流變化。
1.日光燈最多的故障是燈管不亮，開燈無任何反應。首先，測量R0 是否燒斷。RO 本身就是起保險作用，一旦過流就會燒斷，以免損壞更多的元 led 芯片。有的電子整流器在 RO 處接的就是 0. 5A 的保險管。若 RO 燒斷，必存在過流故障。
2.在確定整流濾波電路良好后，再著手檢查以后的電路。由于 a 處斷開，用萬用表 RX10k 擋正測 a，b 兩點間的電阻(紅表筆接 b，黑表筆接 a)，此值 應大于 500kSZ。
若為 00，應查 R10，VT2 的 c-e 極間是否燒斷;若在 470kn 左右，則在 VT2 的 c-e 極間嚴重漏電，甚至短 led 節能燈配件路，這里提出一個容易誤判的問題，
當a，b 之間的電阻時只有 30kf 左右，好像是 VT2 漏電，其實不然，因為用 1 OkS2 擋測量，表內 9V 電壓加在 a，b 間，給 VT2 注入偏流，VT2 處于導通狀態，所以 c-e 間電阻小，不是漏電。
3. 確定 a，b 間電阻正確后，用萬用表 Rxlk 檔測 VTl 和 VT2 的兩個 PN 結電阻，大致判斷這兩只三極管的性能。需注意的是，測 VT1 的 PN 結電阻時，要斷開 R5，才能獲得正確讀數。
用 Rxl 擋測 R5 至 1110 的電阻值，這些電阻都有燒斷的例子。燒斷 119，1110 更是常見的，這兩只電阻使用過久阻值會增加，只要它們的值大于 2dZ，電路就不容易起振，燈不亮，應重點檢查。
至于 D5、D6、C4 的耐壓較高，磁環變壓器 Trl 繞組線徑粗，絕緣也好，這些都不可能損壞。
4. 經過以上靜態測量，檢查完故障元件，把電路復原，仔細檢查一下電路板上的焊點及元件有無短路、觸碰、松動、斷裂的地方。
經校正無誤后加電，大多數情況下，日光燈都能恢復正常工作，但還可能出現以下變壓器中性點耐壓故障，應逐一排除。
