電子電路|觸摸開關電路圖分析-KIA MOS管

信息來源:本站 日期:2021-04-15

分享到:

電子電路|觸摸開關電路圖分析-KIA MOS管


觸摸開關電路圖

1.橋觸摸開關

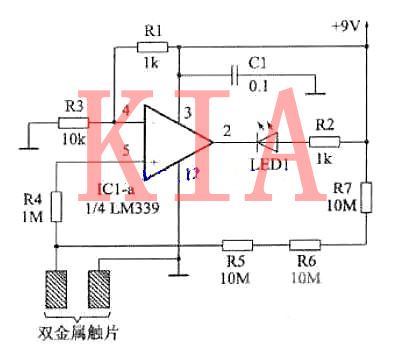

圖1所示的電阻橋觸摸開關采用了LM339,LM339是一種四電壓比較器(內部有4個完全相同的電壓比較器),該電路只應用了其中的一個,工作電壓范圍寬達232V。


用手觸摸靠得很近但不接觸的雙金屬片時,LM339第2腳輸出低電平信號,使發光二極管LED1導通發光。


觸摸開關 電路圖

電阻橋觸摸開關電路圖


圖2所示的電阻橋觸摸開關和圖1的不同之處,主要是采用了運算放大器LF353N,而不是電壓比較器。


LF353N是雙運算放大器,該電路也只應用了其中的一個。觸摸雙金屬片時,LF353N的第1腳輸出低電平信號,使發光二極管LED1導通發光。


觸摸開關 電路圖

電阻橋觸摸開關電路圖


觸摸開關怎么接線?

觸摸開關里面有電源進和電源出,其他的和普通燈接線一樣。一根接火線,一根接燈泡,燈泡另一頭接零。


交流電的火線與零線接線柱無正反之分,只要兩根線別接觸在一起,接哪個孔都行。最好別帶電操作。如果非帶電操作,一定要注意螺絲刀等工具要絕緣,操作中注意工具不能觸及別一根線。


四支二極管組成的整流橋、單向可控硅VS構成開關的主回路,開關的控制回路主要由集成電路M668組成。


整流橋輸出的220V脈動直流電經R1限流,VD5穩壓,C1濾波輸出約6V直流電分別送到IC的8腳和1腳間,供IC用電。


人體觸摸信號經M、R7和R8送入IC的觸摸感應輸入端SEN即2腳,IC的7腳即觸發信號輸出端TR就會輸出一系列觸發脈沖信號,經C3加到VS的門極,使VS開通燈亮。


再觸摸一次M。7腳就停止輸出觸發脈沖信號,交流電過零時,燈就滅。


觸摸開關 電路圖


R4、C2的IC內部觸發脈沖振蕩器的外接振蕩電阻和振蕩電容。IC的同步信號由R2、R3分壓后經5腳輸入。


IC的4腳是功能選擇端,現接VCC高電平,觸摸功能為:觸摸一次M,燈亮;再觸,燈滅。如將4腳改接到vss端低電平,則為4擋調光開關,觸摸一次改變一次亮度。
