什么是MOS管柵極懸空?MOS管柵極不能懸空!-KIA MOS管


MOS管柵極懸空

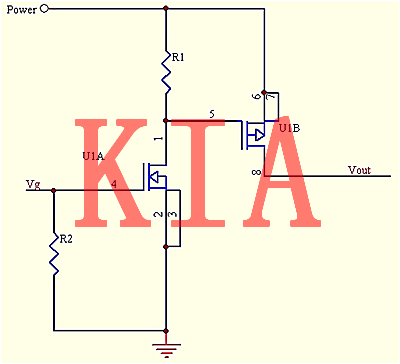

MOS管經常用于電路的開關控制,通過改變柵極的電壓來使漏級(drain)和源級(source)導通或截?cái)?。下面就是一個常見的開關電路。


MOS管柵極懸空


MOS管柵極懸空:Vg輸入高時,N管會導通,使得P管的柵極為低,P管的DS導通。


Vg為高阻態時,Vout輸入不定,檢查發現P管的柵極電壓變化不定。R2虛焊,從而導致了N管的柵極懸空,R2焊好,問題解決。


因此,MOS管的柵極不能懸空。P管應該有一個上拉電阻,對應的,N管應該有一個下拉電阻。


MOS管柵極懸空:MOS管每一級之間都會產生感應電容,G同S極D極可看成絕緣的,G極懸空后,感應電壓沒有釋放回路,從而控制mos管導通。MOS管前端電壓不受控制直接加在后端電路上了。


mos管柵極不能懸空,否則Vg處于高阻態,使得柵極電壓變化不確定。

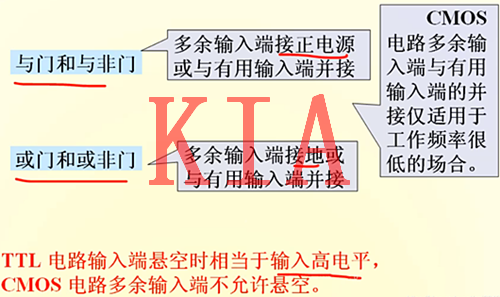

對于TTL電路而言,懸空的相當于高電平。


具體怎么處理?什么時候接高電平,什么時候接低電平?


輸入的門電路考慮到前面的電壓損耗,高電平的確定范圍會低一點,輸出的高電平值會高一些。


芯片的輸出管腳,除了芯片有特別說明外,都是可以直接懸空處理。


參考:

MOS管柵極懸空


TTL集成電路,“管腳懸空相當于高電平” 是由于TTL集成電路的內部結構決定的。TTL的輸入端是發射極輸入方式,就是說前級輸入低電平,是給它提供一個電流流出的通路,相當于輸入邏輯"0”;


輸入端開路時,沒有“下拉”電流流出,是“非零”狀態,所以等于高電平輸入,是邏輯“1”。但是不建議這樣用,抗干擾能力差。把不用的輸入端通過1 K電阻接正電源為好。再把TTL的輸出結構(三極管互補輸出)看看就明白了。


學習集成電路的應用知識,不管是模擬的、數字的、計算機的集成電路,內部的原理、結構不重要,但是一定要記住輸入、輸出端的結構與特點,即集成塊的“對外特性” 要掌握。


推挽輸出概念

推挽輸出的輸出端由兩個mos管組成,上面一個是p溝道m(xù)os管,其源級接VCC,下面一個是n溝道m(xù)os管,其源極接地,推挽輸出既可以輸出高電平也可以輸出低電平,相當于一個反相器。開漏輸出就主要一個n溝道m(xù)os管接地,可以輸出低電平,如果要輸出高電平則需要一個外加電源和上拉電阻。
