基本開關型調整器
信息來源：本站 日期：2017-06-12
基本開關型調整器

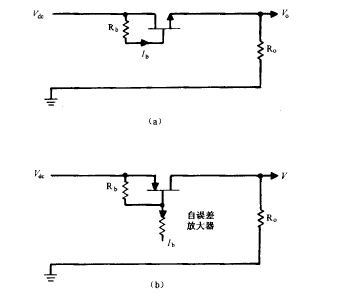

圖1.3 (a)串接NPN型晶體管的線性調整器。若基極驅動由Vd，經Rb提供，則網壓輸入對應的紋波谷值電壓與輸出電壓間必須存在最小壓差以保證向內的基極驅動電流。(b)串接PNP型晶體管的線性調整器。使用PNP型晶體管時，所需基極電流不是取自Vd。，而是由基極向外流入電流放大器。Vd。不必比Va高2.5V，最小壓差可以是0.5～I(xiàn).OV串接PNP型晶體管的集成線性調整器現市場上有售，但價格很高。就集成電路制造工藝而言，在同樣芯片上集成較大電流的PNP型晶體管比集成較小電流的NPN型晶體管更困難。
