晶體管搭建常見的邏輯門電路

常見的晶體管有二極管、三極管和MOS管，主要的邏輯門電路：與門、或門、非門、與非門、或非門、異或門等，這篇文章介紹用晶體管搭建常見的邏輯門電路。

1. 二極管

① 二極管與門

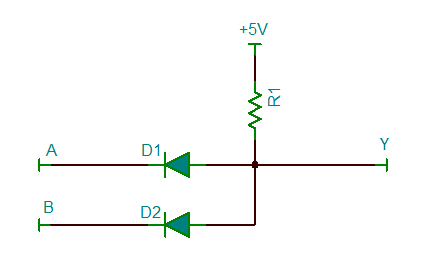

用兩個二極管組成的與門，A和B都為高電平時，Y才為高電平。

用1個二極管和1個電阻也可以組成與門。

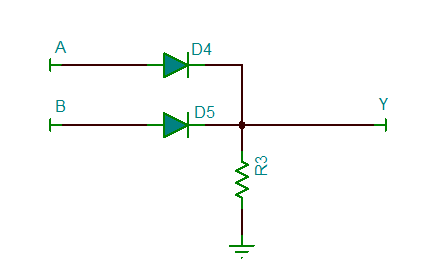

② 二極管或門

從下圖兩個或門電路可以看出，A和B只要有一個為高電平，輸出Y就為高電平。

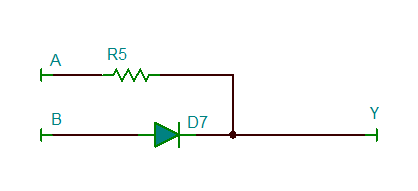

同樣的，用1個電阻和1個二極管也可以組成或門。

2. 三極管

① 三極管非門

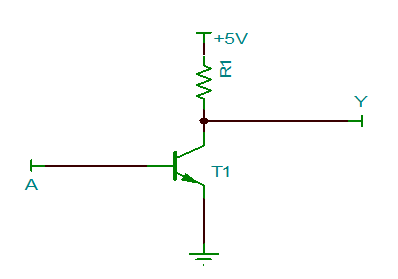

A為高電平，T1導通，Y為低電平；A為低電平，T1截止，Y為高電平。

② 三極管與門

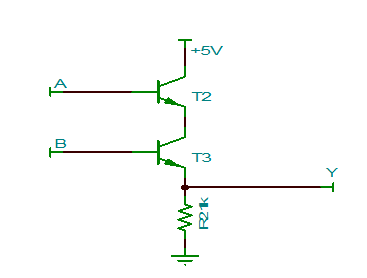

用2個NPN三極管搭建與門；A和B都為高電平時，T2和T3都導通，此時Y為高電平。

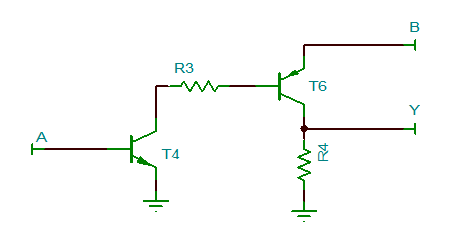

用1個NPN和1個PNP搭建的與門，當A和B均為高電平時，T4和T6都導通，Y為高電平。

③ 三極管或門

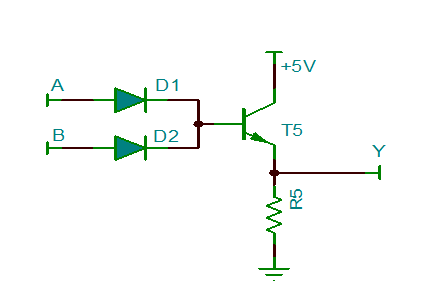

在二極管或門基礎上，可以加一個NPN三極管，也可以組成或門，A和B只要有一個高電平，T5就會導通，Y會由低電平變?yōu)楦唠娖?；?dāng)A和B都為低電平時，T5才截止，Y為低電平。

④ 三極管與非門

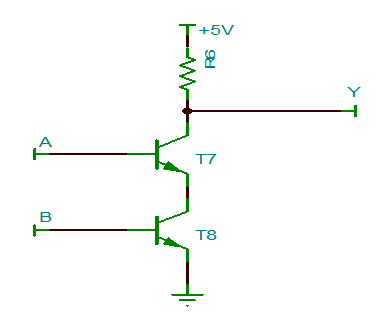

與非門由與門和非門組成，在三極管與門基礎上稍作修改，可以變?yōu)槿龢O管與非門。

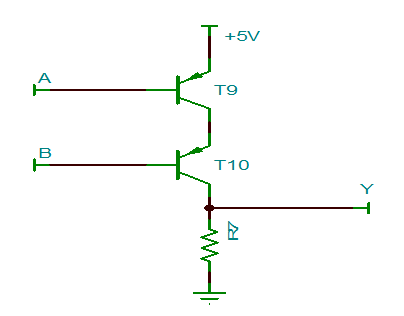

⑤ 三極管或非門

用2個PNP三極管搭建的或非門，A和B只要有一個高電平，Y就為低電平；當A和B都為低電平時，T9和T10均導通，Y為高電平。

3. MOS管

① MOS管非門

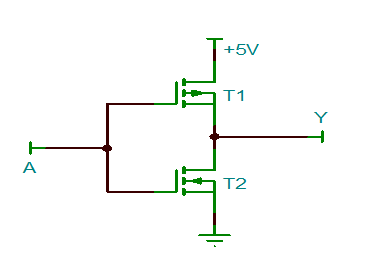

用1個NMOS和1個PMOS搭建的非門；當A為高電平時，T1截止，T2導通，Y為低電平；當A為低電平時，T1導通，T2截止，Y為高電平。

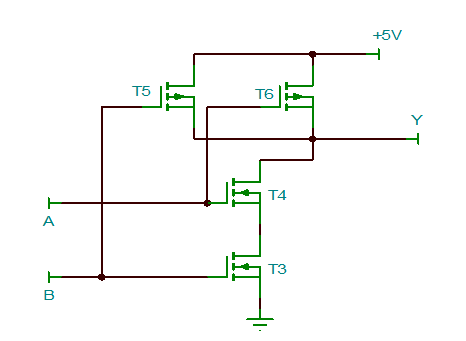

② MOS管與非門

備注：T3和T4為NMOS，T5和T6為PMOS；

A=0，B=0時，T5和T6導通，T3和T4截止，Y=1

A=1，B=0時，T3和T6截止，T4和T5導通，Y=1

A=0，B=1時，T3和T6導通，T4和T5截止，Y=1

A=1，B=1時，T5和T6截止，T3和T4導通，Y=0

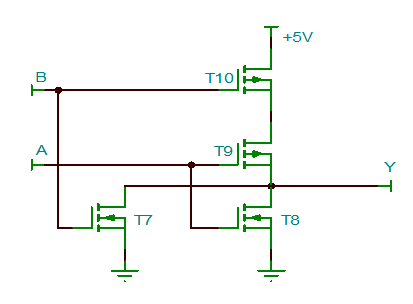

③ MOS管或非門

備注：T7和T8為NMOS，T9和T10為PMOS；

A=0，B=0時，T9和T10導通，T7和T8截止，Y=1

A=1，B=0時，T7和T9截止，T8和T10導通，Y=0

A=0，B=1時，T7和T9導通，T8和T10截止，Y=0

A=1，B=1時，T9和T10截止，T7和T8導通，Y=0

小結：用晶體管繪制常見的邏輯門電路，會讓我們對晶體管的特性更加熟悉，在電路設計時更加的從容淡定。
