三端單片性能特點

三端單片開關電源芯片是目前國際上正在流行的新型開關電源芯片。專業從事電源半導體芯片設計和生產的在世界率先研制成功的一端隔離式脈寬調制單片MOS開關電路集成電路,被譽為“頂級開關電源”。其第一代產品以1994年推出的TOP100/200系列為代表,第二代產品則是1997年問世TOPSwitch-Ⅱ。TOPSwitch-Ⅱ與第一代產品相比,不僅在性能上有進一步的改進,而且其輸出功率得到了顯著提高,現已成為國際上開發中、小功率開關電源及電源模塊的優選MOS集成電路。

TOPSwitch-Ⅱ芯片有顯著的優點:①由于高壓MOSFETPWM及驅動電路等集成在一個芯片里,大大提高了電路的集成度,所以用該芯片設計的開關電源,外接元器件少,可降低成本,縮小體積,提高可靠性;②內置高壓MOSFET,寄生電容小,可減少交流損耗;內置的啟動電路和電流限制減少了直流損耗,加上CMOS的PWM控制器及驅動器功耗也只有6mW,因此有效地降低了總功耗,提高了效率;③電路設計簡單,只有三個功能引腳,分別是源極、漏極和控制極;MOSFET的耐壓高達700V,因此220V交流電經整流濾波后,可直接供給該電路使用;④芯片內部具有完善的自動保護電路,包括輸入欠壓保護、輸出過流、過熱保護及自動再啟動功能。


TOPSwitch - II系列芯片的管腳排列和封裝

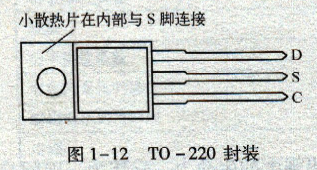

TOPSwitch -Ⅱ系列芯片有三種封裝形式:TO - 220型、DIP -8型和SMD -8型。其中最常見的為三引腳的TO - 220封裝,如圖1-12所示。


(1)控制極c:占空些控制誤差放大器輸入端和反饋電流輸入腳。啟動時,由內部高壓電流源提供內部偏置電流;正常工作時,它流入反饋控制電流。它同時用做電源旁路電容和自動啟動/補償電容的接入點。


(2)源極S:在TO - 220封裝中,它既是MOSFET的源極接點,也是開關電源初級回路的公共點和參考點。

(3)漏極D:MOSFET的漏極接入點。在啟動時,它提供內部偏置電流。
