影響LED驅動電源因素及提升電源壽命與電源效率方法與技巧-KIA MOS管

信息來源:本站 日期:2018-12-13

分享到:

LED驅動電源

本文主要是寫影響LED驅動電源因素與提升電源壽命與電源效率方法與技巧,LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電源轉換器,通常情況下:LED驅動電源的輸入包括高壓工頻交流(即市電)、低壓直流、高壓直流、低壓高頻交流(如電子變壓器的輸出)等。

而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。

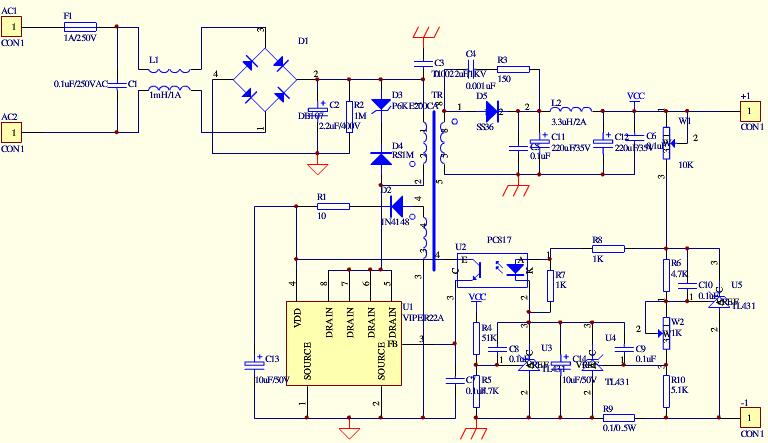

LED驅動電源原理圖

影響LED驅動電源因素


LED的特點與應用

●發光效率高,可達60-150LM/W


●節能,較同光效的白熾燈節能80%


●環保,無汞,硫及氮化物等有害氣體


●壽命長,理論壽命達到10萬小時


●安全可靠,低壓發光


●廣泛應用于建筑外觀照明、景觀照明、室內空間與展示照明、標識與指示、娛樂與舞臺照明、車輛指示燈照明、視頻屏幕

影響LED驅動電源因素


影響LED照明系統壽命因素

1、LED燈珠


2、燈具的環境溫度


3、燈具的安裝于散熱方式


4、瓶頸就是LED驅動電源


LED驅動電源的要求

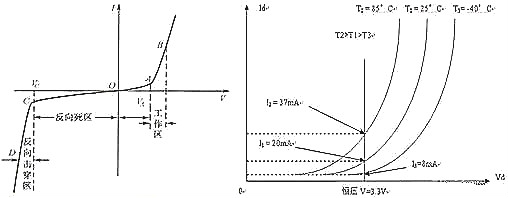

1、LED的V-I特性

影響LED驅動電源因素


2、需要恒流驅動


3、需要驅動電源有較高的效率


4、需要驅動電源有較長的壽命與較高的可靠性


5、需要驅動電源能滿足調光的需求


6、需要驅動電源能安規,EMC的要求


7、需要驅動電源能滿足能效,功率因素等要求


8、其它需求:外觀、結構尺寸、安裝、成本、可維護性


影響LED驅動電源壽命的因素

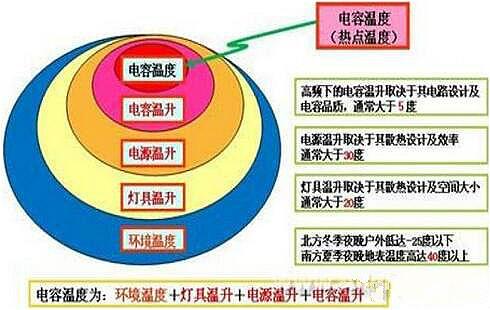

(1)電解電容的溫度與壽命

電容溫度65℃時的壽命只能保證約8萬小時;電容溫度75℃時的壽命只能保證約4萬小時;電容溫度85℃時的壽命只能保證約2萬小時;電容溫度95℃時的壽命只能保證約1萬小時;從以上的推算:電解電容溫度每上升10℃,壽命將會減半。

影響LED驅動電源因素


(二)電源工作的環境溫度

如果是密閉環境,需要足夠的降額設計來保證可靠性與壽命


(三)電源的整機效率

效率的高低決定電源本身的發熱大小


(四)電源的散熱結構

盡量減少發熱器件到散熱器件的熱阻


(五)關鍵元器件的失效

控制IC,MOSFET,次級整流二極管


(六)瞬間失效

電網的雷擊感應,浪涌電壓,大負載啟動


(七)運輸、包裝

1、劇烈碰撞,振動

2、惡劣環境中受潮、霉變、腐蝕。


提升LED驅動電源壽命的方法

1、盡量不使用或少使用電解電容


2、元器件需降額使用,特別是功率器件與磁性元件


3、保證驅動電源的功率余量,一般為正常輸出的1.5-2倍


4、采用恒流驅動LED,并盡量控制輸出電壓的紋波


5、盡量采用外置式的驅動電源,并做好電源的散熱工作


6、在設計初期,要考慮到驅動電源工作的極端條件,設計好各種保護電路,提高驅動電源的可靠性。


7、嚴格按照“三防”來設計電源。比如:防潮、防鹽霧、防霉菌、防震,防水,防雷


8、盡量做好LED燈具的散熱工作,并提高LED電源的工作效率


提高LED驅動電源效率技巧解析

1.主電流回路PCB盡量短。LAYPCB的經驗,及布局,這個沒什么,快速的方法就是多看大廠的作品。


2.優化變壓器參數設計,減少振鈴帶來的渦流損耗。這個比較難,先要把電磁基礎知識掌握,設計合理的變壓器,最要緊的是耐心,哪怕是想到能提高0.5%的效率,也要去嘗試。


3.合理選用開關器件。這個就是成本和性能的平衡了,什么樣的客戶要求,用什么樣的器件,但得合理。如果要效率,毫無疑問COOL MOS ,低VF輸出二極管。


4.輸入EMI部分優化設計如果過安規,這部分考究得比較多,主要就是經驗了。


5.選擇高效率的拓補結構這個是方案選型的開始,例如PWM和QR PFM,當前提客戶提出效率要求,就要評估選什么樣的拓補。


6.選擇好的電解電容很多人忽略了這個,電解的損耗很大,陳永真老師有個文章中就有詳細的解說。


7.啟動部分功耗設計有效率的前提下,就要考慮,很多芯片都有HV啟動腳,啟動電流也越做越低,這點就是要對新型器件多了解,當然了,還有外加電路無損啟動等,不適合LED驅動。


8.芯片輔助供電優化這點在ST的L6562D應用文檔中有指出15V為最佳,但LED一般又為寬電壓輸出,所以我的選擇是加一級線性穩壓,使芯片工作在15V來降低損耗。
