全稱High Intensity Discharge就是我們?nèi)粘？谥谐３Ｌ峒暗腍ID，高壓氣體放電燈，主要是由HID燈泡、安定器、電源適配線及其附件組成，HID燈泡的燈管內填充有大部分的氙氣(Xenon)與碘化物等惰性氣體。剛開啟氙氣燈電源的一瞬間，安定器將車上的12V電壓瞬間升壓到23000V，利用此高強度的電壓激活HID燈泡在兩極之間產生發出強光，使燈泡達到高亮度照明。
①模擬型 ②半數字半模擬（PIC芯片）型 ③數字型 ④數字型帶DSP內核 ⑤超薄型
主要共用元件： 電容 MOS管 變壓器 高壓包 放電管
1、安定器一定要安裝在離發動機等熱源或水箱等水源較遠的地方，否則，過度的潮濕會導致安定器的漏電和老化，安定器安裝的穩定性也會對HID燈的使用效果有很大影響；
2、安定器也不要裝在車內過熱的地方，建議置于透氣性和散熱性較好的位置；
3、安定器的高壓線部分不宜纏繞，以免影響絕緣，或產生過大的磁場，從而影響汽車的其它電器設備；
1．啟動電壓(INPUT VOLTAGE RANGE): DC9～16V
2．工作電壓(OPERATING VOLTAGE)： DC8～20V
3．啟動電流（INPUT CURRENT）：≤8A
4．典型電流（TYPICAL CURRENT）：3.2A（DC13.2V INTYPICAL）
5．輸出功率（OUTPUT POWER）：35W
6．輸出頻率（OUTPUT FREQUENCY）：200±30HZ
7．輸出電壓（OUTPUT POWER）：AC85±17V
8．效率（EFFICIENCY）：≥80%
9. 工作溫度（OPERATING TEMPERATURE）：-40～+105℃
分辨方式
（1） 目視電源線組是否有被破壞或損壞情形。
（2） 目視控制線組是否有被破壞或損壞情形。
（3） 目視高壓線組是否有被破壞或損壞情形。
（4） 目視高壓盒線組是否有被破壞或損壞及漏膠情形。
（5） 目視安定器本體是否有被破壞或損壞及漏膠情形。
（1）取一好的HID燈，作為測試Ballast（安定器）的基準。
（2）準備一臺電源供應器，將其電壓調整到13.20V作為測試基準電壓。
（3）將所有配線均先接妥，開啟電源測試燈泡是否會點燈。
（4）如果開啟電源無法點亮HID燈，則表示Ballast已損壞。
（5）如果開啟電源可以點亮HID燈，則表示Ballast可以點燈，但需檢查其電源輸入電流為多少，來判斷安定器的功能是否正常。
正常輸入電流范圍3A-5A之間。
大于5A表示安定器工作效率降低，導致消耗功率提高，可靠度降低。
小于3A表示安定器工作效率降低，可靠度降低，可能導致滅燈再亮的情形。

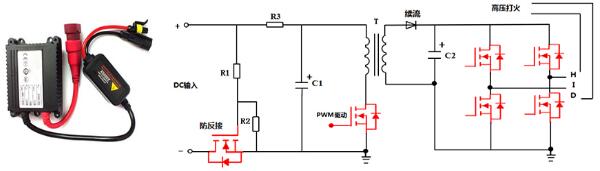

防反接保護電路:KIA50N03、KIA50N06
PWM驅動：KIA75NF75、KIA3510A、KIA40N20A
全橋電路:KIA830S、KIA830H、KIA840S、KIA840H
續流電路：KIA08TB70
